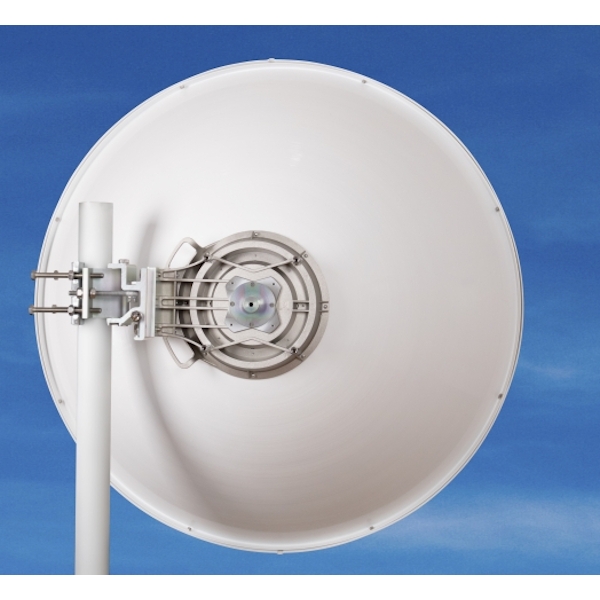

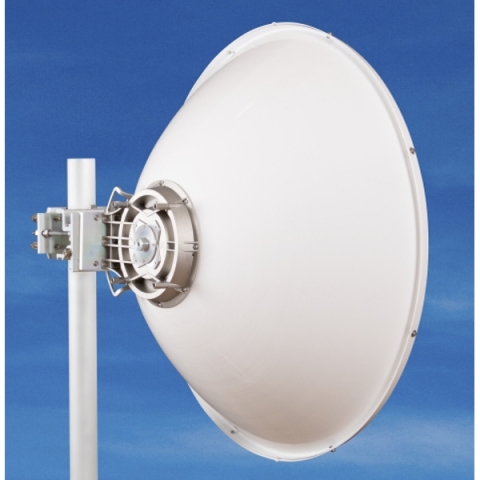

Antena parabólica JRMD-900–10/11 para enlaces de microondas de 10–11 GHz

La Jirous JRMD-900-10/11 es una antena parabólica para radioenlaces por microondas en las bandas de 10 y 11 GHz, con un rango de frecuencias de 10,0 a 12,0 GHz. Su reflector parabólico profundo se combina con una ganancia de 36,5 ± 1 dBi en la parte baja del rango y de 37,0 ± 1 dBi en la parte alta, lo que define claramente su función en enlaces de radio direccionales punto a punto. El ancho de haz de 2,3° a −3 dB concentra la radiación, mientras que la relación delante/detrás de al menos 57 dB indica la marcada predominancia de la dirección principal frente a la parte posterior de la antena. La geometría del reflector y estas características RF constituyen, por tanto, la base de su funcionamiento como antena direccional.

La antena utiliza polarización lineal, con orientación vertical u horizontal, lo que permite adaptar la instalación a la polarización requerida por el radioenlace. La interfaz RF consiste en una guía de ondas circular de 19 mm de diámetro, y la pérdida de retorno es de al menos 16 dB entre 10,3 y 11,7 GHz. La conformidad incluye US FCC Part 101A para 10,550–10,680 GHz, US FCC Part 101B para 10,7–11,7 GHz y Class 2 según ETSI EN 302-217-4-2. En conjunto, estas características eléctricas definen una antena de microondas altamente direccional para instalaciones reguladas en las bandas de 10 y 11 GHz, donde el funcionamiento del enlace direccional constituye el aspecto principal.

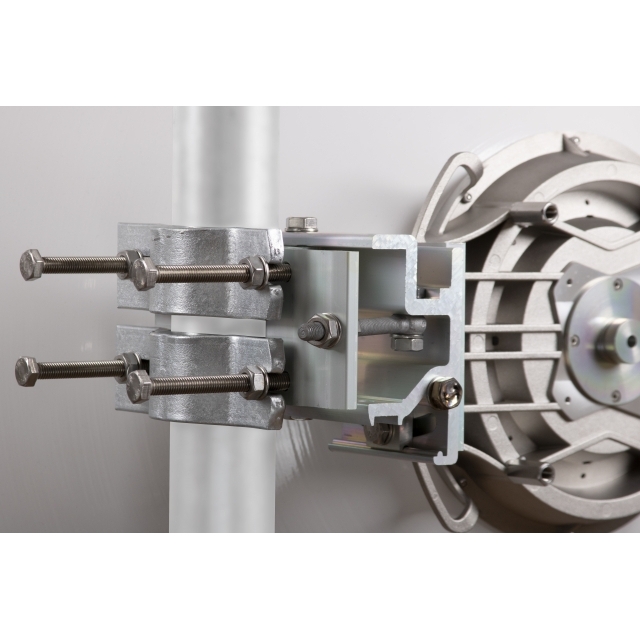

La instalación se basa en el soporte incluido, que puede fijarse al mástil antes de colocar la propia antena. Una vez instalado el soporte, la antena junto con la unidad de microondas puede colgarse de la estructura y fijarse mediante dos tornillos. Este procedimiento separa el montaje del soporte en el mástil de la instalación final de la antena, simplificando las distintas etapas del montaje. El soporte es apto para mástiles con diámetros de 40 a 120 mm y permite instalar la antena tanto en el lado derecho como en el izquierdo, ofreciendo flexibilidad para adaptar su posición a la configuración física de la instalación.

El ajuste fino está disponible tanto en elevación como en azimut, con un margen de ±20°. Esta posibilidad resulta especialmente relevante en una antena direccional con un ancho de haz de solo 2,3°, donde una alineación precisa es importante para establecer correctamente la dirección del enlace. La antena está especificada para una velocidad del viento en funcionamiento de 140 km/h y una velocidad de supervivencia de 210 km/h, y su diseño se describe además como de gran estabilidad frente al viento. En zonas donde se prevean vientos fuertes, se recomienda utilizar un mástil con un diámetro mínimo de 70 mm. El reflector profundo de aleación de aluminio, el soporte robusto y el radomo de ABS resistente a los rayos UV conforman la estructura mecánica de una instalación exterior que requiere un ajuste preciso.
