Antena de bocina direccional UltraHorn™ TwistPort para enlaces punto a punto de largo alcance

Nombre del producto

Antena Direccional UltraHorn™, TwistPort

Garantía

?
24 meses

Número de pieza del fabricante

UH-TP-5-24

EAN

8588006459272
  • Antena horn ultra direccional para enlaces punto a punto de larga distancia en entornos con mucho ruido; haz simétrico sin lóbulos laterales para concentrar la señal.
  • Puerto waveguide TwistPort™ de cierre rápido con conexión de radio prácticamente sin pérdidas, sin cables ni conectores RF coaxiales, para conservar la calidad de señal.
  • Patrón de radiación preciso y ancho de haz óptimo facilitan el apuntamiento frente a muchas antenas parabólicas, ahorrando tiempo en la alineación.
  • Solución de antena completa para enlaces punto a punto; no necesita radomo ni blindaje adicional, reduciendo costes y carga en la torre.
  • Sistema de montaje innovador y separado: instala primero el soporte en el mástil y luego desliza la antena para una instalación rápida y ajuste sencillo.
-36% 593.48 €
379.94 €
En stock
?
-36% 593.48 €
379.94 €
En stock
?

Descripción detallada

Antena de bocina direccional

La RF elements UltraHorn™ TP 5-24 es una antena de bocina direccional de alta ganancia, diseñada para establecer enlaces inalámbricos de larga distancia en entornos con elevados niveles de interferencias de radiofrecuencia. Funciona en el rango de frecuencias de 5180 a 6400 MHz y combina una ganancia de 24 dBi con un patrón de radiación muy concentrado para dirigir la señal hacia el extremo opuesto del enlace. Su haz simétrico presenta una anchura de 11° tanto en el plano horizontal como en el vertical, medida a -3 dB, lo que proporciona una directividad uniforme en ambos planos. El diseño de la bocina elimina los lóbulos secundarios y reduce así la recepción de señales no deseadas procedentes de direcciones ajenas al haz principal. De este modo, el rechazo de interferencias forma parte de la propia característica de radiación de la antena, sin depender de blindajes adicionales ni de accesorios externos.
La UltraHorn TP 5-24 utiliza doble polarización lineal H+V y alcanza una eficiencia de haz del 99 %, concentrando la radiación dentro del haz principal. Su relación delante-atrás de 40 dB también caracteriza su comportamiento direccional, al indicar la diferencia entre la radiación emitida hacia delante y hacia atrás. Estas características resultan especialmente relevantes para establecer enlaces inalámbricos bien orientados en entornos con una elevada presencia de interferencias de radiofrecuencia. La combinación de alta ganancia, geometría simétrica del haz y supresión de lóbulos secundarios permite afrontar las dificultades de los enlaces direccionales sin recurrir a radomos ni cubiertas de blindaje adicionales para reducir las interferencias.

Conexión TwistPort y montaje

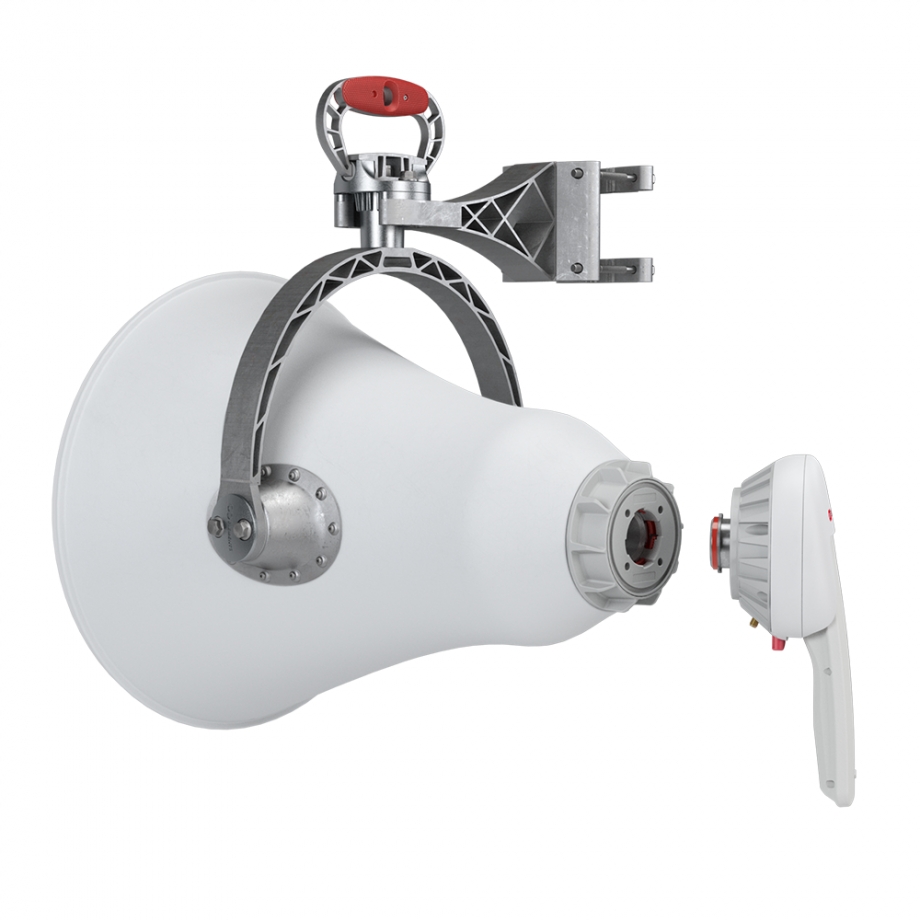

La UltraHorn TP 5-24 incorpora el conector de guía de ondas TwistPort™ de RF elements, con un mecanismo de bloqueo rápido que permite conectar equipos de radio compatibles mediante el adaptador TwistPort™ correspondiente. Esta interfaz de guía de ondas, prácticamente sin pérdidas, establece la conexión entre la radio y la antena sin introducir las pérdidas de conexión asociadas a las soluciones convencionales. Los adaptadores TwistPort permiten utilizar la antena con una amplia variedad de equipos de radio de distintos fabricantes reconocidos, seleccionando el adaptador adecuado para cada modelo. Por tanto, elegir el adaptador TwistPort correcto es un aspecto importante a la hora de configurar el conjunto de antena y radio. El mecanismo de bloqueo rápido también facilita la conexión de los componentes durante el montaje del sistema inalámbrico.
Para su instalación en exteriores, la antena cuenta con un grado de protección IP55 y admite el montaje en mástiles de entre 30 y 80 mm de diámetro. El fabricante recomienda utilizar un diámetro lo más próximo posible a 80 mm. El sistema de montaje permite ajustar de forma independiente la orientación de la antena ±25° en elevación y ±25° en acimut, de modo que es posible afinar su dirección después de fijarla al mástil. La antena está preparada para soportar velocidades de viento de hasta 160 km/h y funciona en un rango de temperaturas de -30 °C a +55 °C. Estas características de montaje y resistencia ambiental complementan su diseño direccional, permitiendo ajustar la orientación de la antena teniendo en cuenta las condiciones físicas del lugar de instalación.

Especificación

Antena

Diseño de Antena

Cuerno
Rango de Frecuencia y Ganancia de la Antena Inalámbrica

5.18 - 6.40 (GHz) 24 (dBi)
Ancho de haz

11 ° Vertical, 11 ° Horizontal
Polarización

Lineal Doble
Relación F/B

> 40 dB

Conector

Conectores de RF

(1) TwistPort

Parámetros Físicos

Código de protección de ingreso

IP55
Dimensiones

635 x 578 x 572 mm
Peso

8.2 kg
Temperatura de funcionamiento

-30 °C a 55 °C
Velocidad nominal del viento

160 km/h

El Paquete Contiene

Radomo

Incluido
