Antena panel exterior 4G LTE 17 dBi 1800 MHz

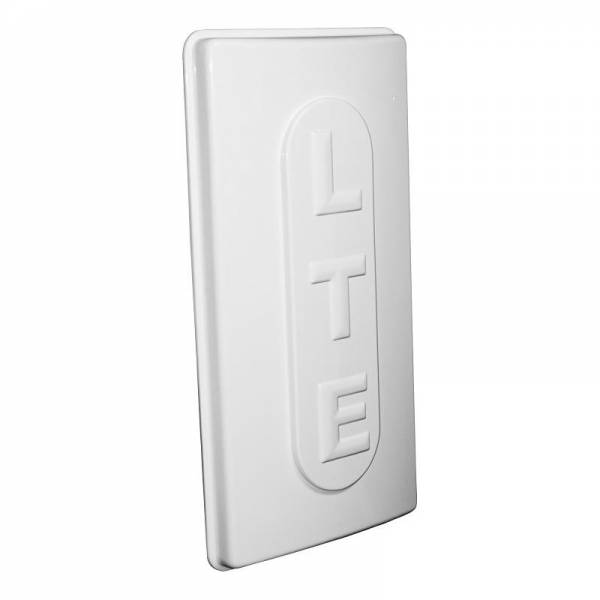

La L17-18-NF2 es una antena panel direccional para instalaciones celulares fijas en exteriores con equipos compatibles con 3G UMTS y 4G LTE. Funciona en el rango de 1700–2100 MHz y concentra la cobertura en una dirección determinada, en lugar de distribuir la señal alrededor del punto de instalación. Por ello, resulta adecuada para despliegues en los que se conoce la ubicación de la estación base celular y el panel puede orientarse hacia ella. Su ganancia de 17 dBi favorece la recepción y transmisión direccionales dentro del rango indicado, mientras que la carcasa panel de color blanco integra la antena en una única unidad destinada a instalaciones exteriores permanentes.

Su ancho de haz de 35° en horizontal y 32° en vertical genera una zona de cobertura definida, por lo que una alineación precisa es fundamental durante la instalación. Orientar el panel hacia la estación base prevista ayuda a mantener la fuente de señal dentro del haz horizontal y vertical. Dos conectores RF N hembra proporcionan las interfaces de antena para equipos compatibles y permiten realizar ambas conexiones mediante el mismo panel. Un VSWR inferior a 1,6 y una impedancia de 50 ohmios definen las características de adaptación de la antena y deben considerarse junto con el equipo de radio y los componentes RF conectados. Antes de instalarla, conviene comprobar el rango de frecuencias, el tipo de conector y la compatibilidad general del equipo.

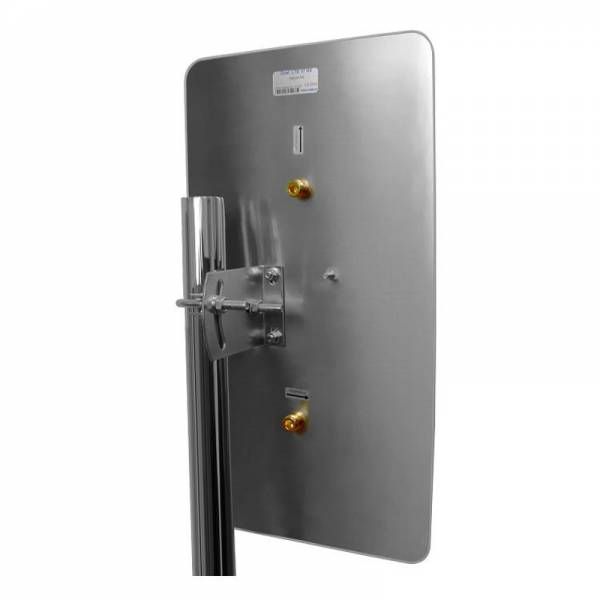

La antena está diseñada para instalarse en un poste, lo que permite colocarla en exteriores y ajustar su orientación hacia la estación base celular seleccionada. Un poste adecuado proporciona el soporte necesario para regular con precisión el ángulo horizontal y vertical, algo especialmente importante debido a su patrón de radiación direccional. El emplazamiento debe permitir orientar el panel sin obstáculos y fijarlo de forma segura para un uso prolongado. Su rango de temperatura de funcionamiento de −30 a +75 °C permite utilizarla en condiciones exteriores muy diversas durante todo el año, tanto en entornos fríos como en lugares expuestos a temperaturas ambiente elevadas.

El panel mide 470 × 250 × 30 mm y pesa 1,5 kg, por lo que el poste y el sistema de montaje deben ofrecer espacio y capacidad de soporte suficientes. Su profundidad relativamente reducida de 30 mm mantiene la antena próxima al plano de montaje, mientras que la superficie frontal de mayor tamaño corresponde al formato de panel direccional. La velocidad nominal del viento de 200 km/h indica que la instalación debe tener en cuenta una exposición considerable al viento y utilizar un punto de fijación debidamente asegurado. Estas características físicas y ambientales permiten evaluar de antemano el espacio de montaje, la resistencia estructural y la orientación necesarios. El código L17-18-NF2 identifica este modelo concreto al seleccionar una antena para una instalación celular fija compatible.
