Kit de antena LTE Extra Range bidireccional QuMax XR2 para RUTX12

QuWireless QuMax XR2 es un kit bidireccional de antenas LTE eXtra Range formado por dos antenas direccionales independientes y diseñado para utilizarse con el Teltonika RUTX12. Las dos antenas pueden orientarse hacia dos estaciones base LTE distintas, lo que permite utilizar dos enlaces celulares separados. También pueden dirigirse hacia una misma estación base cuando se necesita obtener una mayor parte de la capacidad de transferencia disponible de esa estación. Esta configuración está pensada para conexiones LTE de larga distancia y para aprovechar funciones del RUTX12 como Load Balancing y Carrier Aggregation. Ambas antenas LTE cubren los rangos de 694–960 MHz, 1,7–2,2 GHz y 2,2–2,7 GHz, con una ganancia de 7 dBi en cada uno de ellos y polarización dual X-Pol.

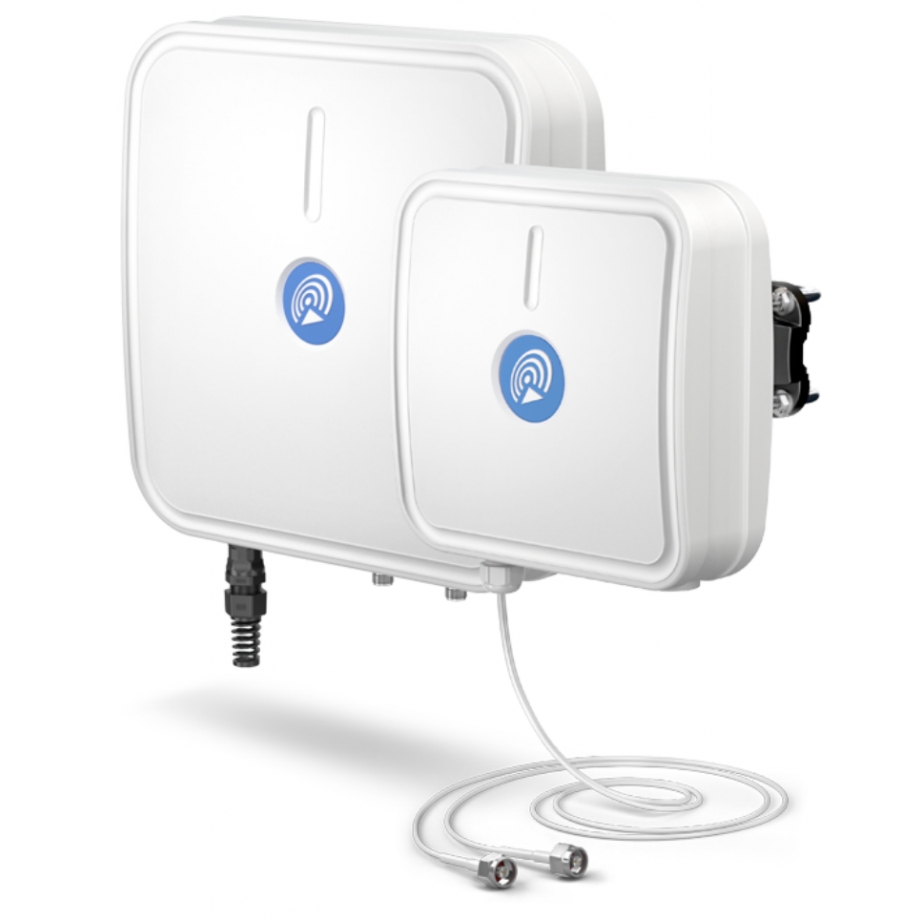

Las dos antenas cumplen funciones diferentes dentro del kit. La unidad principal combina la antena LTE direccional con antenas WiFi de doble banda, GPS y Bluetooth integradas, y además dispone de espacio para instalar directamente el RUTX12 en el interior de la carcasa. Dos conectores N Female permiten enlazarla con la segunda antena LTE. La unidad secundaria está dedicada exclusivamente a la función LTE direccional y utiliza una carcasa de menor tamaño. En conjunto, ambos elementos forman un sistema coordinado en el que el RUTX12, las antenas inalámbricas integradas y la segunda antena LTE direccional forman parte de una misma instalación.

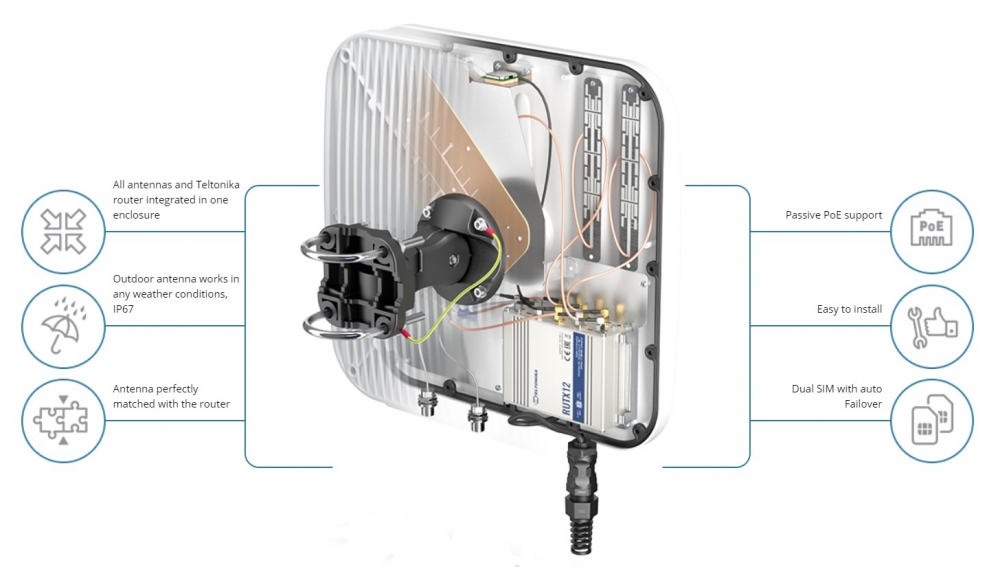

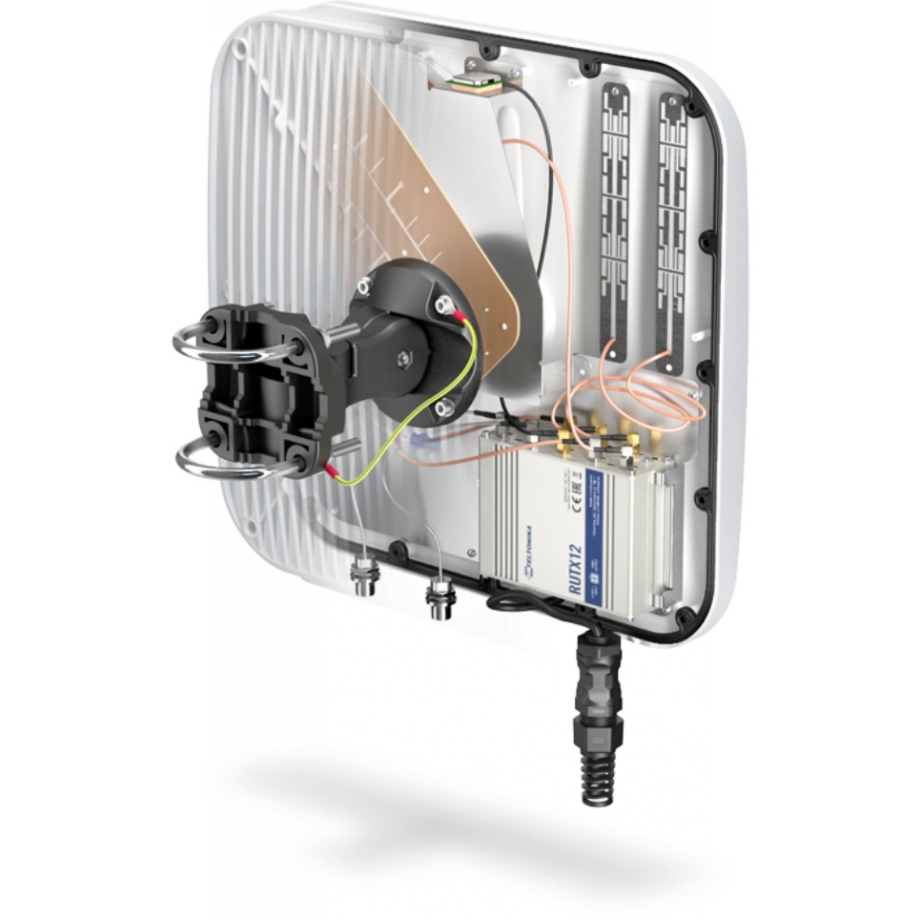

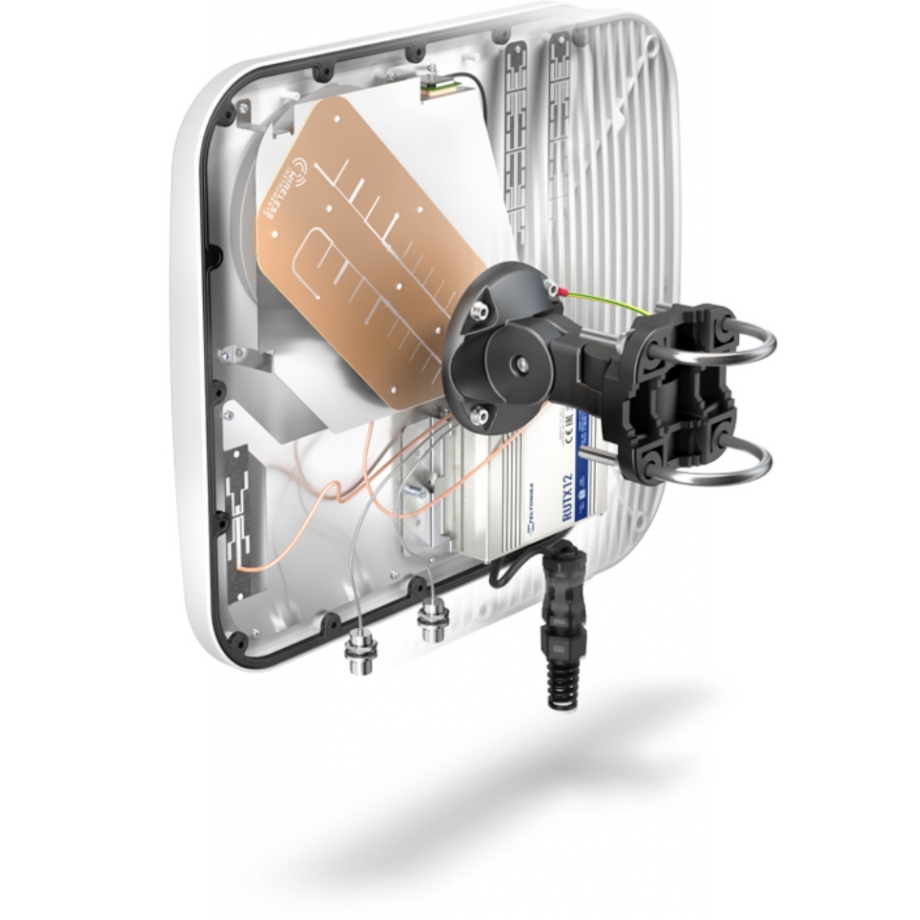

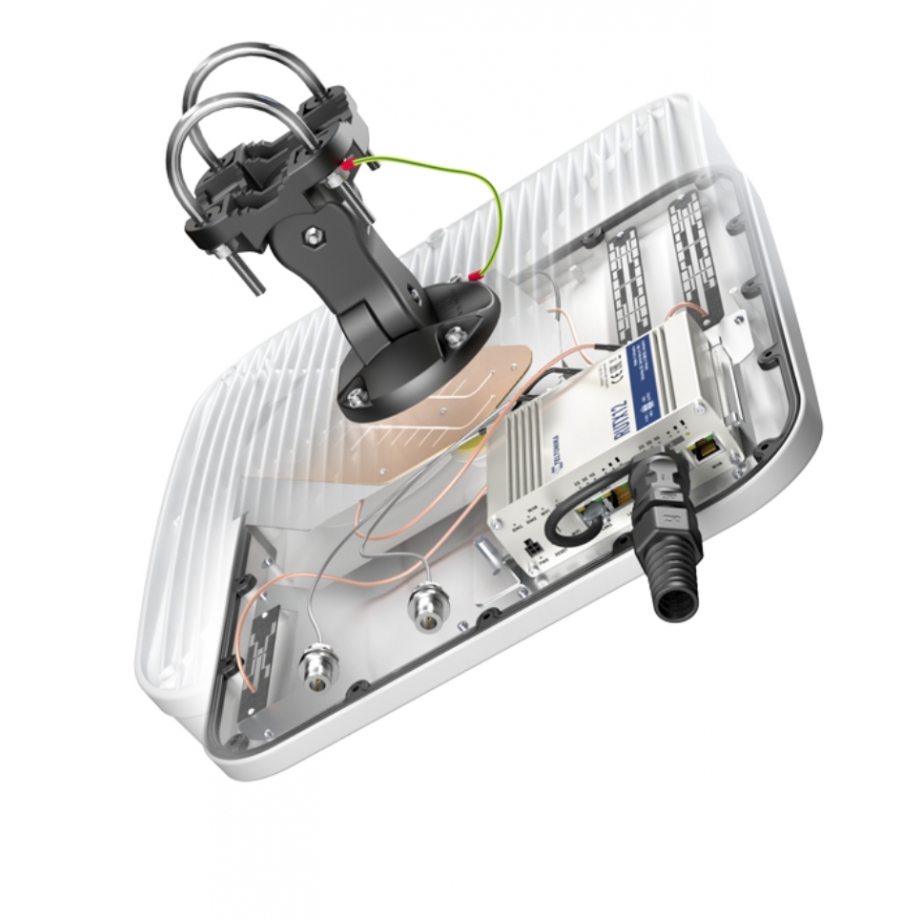

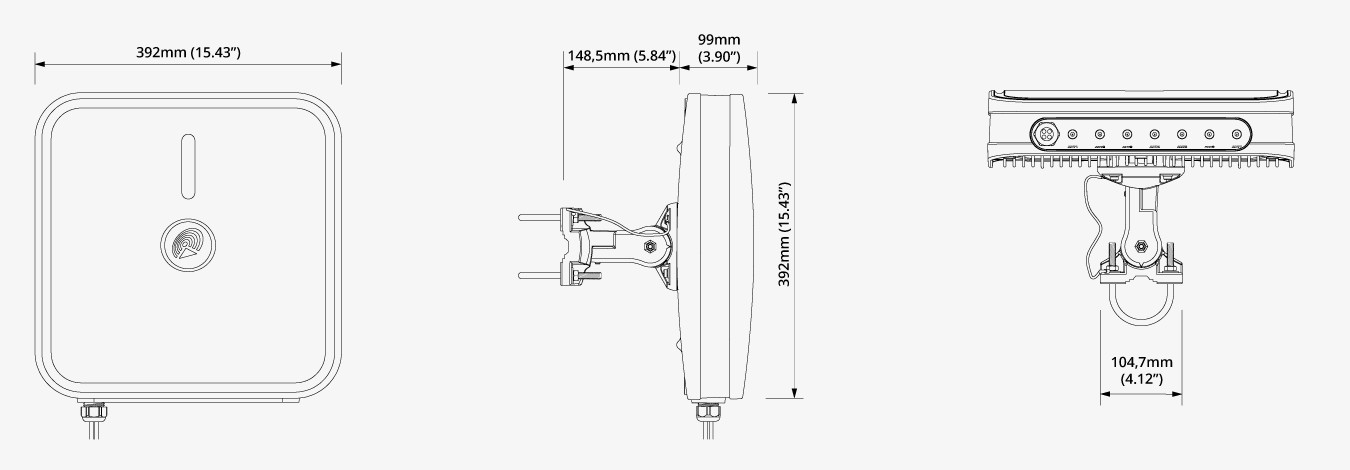

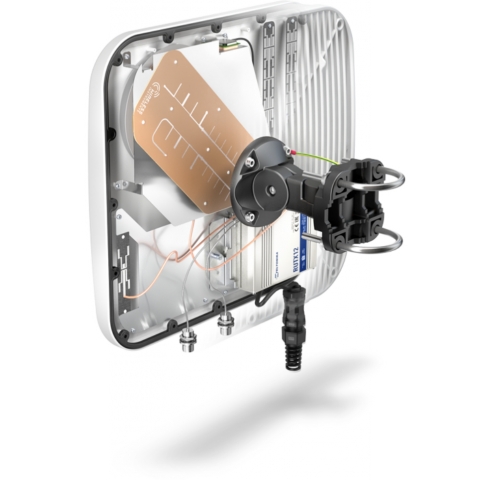

La carcasa de la antena principal está diseñada para alojar el Teltonika RUTX12 y combina el espacio destinado al router con las funciones de antena WiFi, GPS y Bluetooth necesarias para el sistema. La unidad principal incorpora una conexión RJ45 y dos conectores N Female para la segunda antena LTE, mientras que la compatibilidad con Passive PoE permite integrar la alimentación y la conexión de red en la misma instalación. Ambas carcasas cuentan con protección IP67 y están preparadas para montaje en exteriores, con un rango de temperatura de funcionamiento de -40 °C a 80 °C. La carcasa principal puede fijarse a mástiles con un diámetro de 25 a 66 mm, en línea con el uso previsto en instalaciones fijas.

La segunda antena LTE se conecta mediante dos conectores N Male y se suministra con cables LMR195 de 70 cm que establecen la conexión física con la unidad principal. Aunque su función se limita a la operación LTE direccional, utiliza la misma combinación de materiales indicada para la carcasa principal: ABS, aluminio, PTFE y fibra de vidrio. Al separar físicamente los dos elementos LTE direccionales y mantener al mismo tiempo el router y las demás funciones de radio en la carcasa principal, el QuMax XR2 crea una instalación exterior de dos antenas que puede orientarse según la disposición requerida de las estaciones base, sin necesidad de duplicar la carcasa del router.
