Antena parabólica JRMC-680-10/11Ra para Mimosa B11 y Ubiquiti AirFiber AF-11FX, 34–36 dBi

La Jirous JRMC-680-10/11 es una antena parabólica para radioenlaces por microondas en las bandas de 10 y 11 GHz, con un rango de frecuencias de 10,0 a 12,0 GHz. Su reflector parabólico profundo está concebido para un funcionamiento direccional preciso y cumple los requisitos de ETSI Class 3. La ganancia alcanza 34,1 ± 1 dBi en la parte baja del rango y 36,0 ± 1 dBi en la parte alta, mientras que el ancho de haz de 3° ± 0,5° concentra la transmisión en una dirección claramente definida. La relación delante/detrás de al menos 61 dB caracteriza además el comportamiento direccional de la antena, indicando una clara separación entre la dirección principal de radiación y la parte posterior. En conjunto, la geometría del reflector y el control del patrón de radiación son elementos centrales para su uso en enlaces de microondas punto a punto.

La polarización lineal puede configurarse en vertical u horizontal, lo que permite adaptar la instalación a la polarización requerida por el radioenlace. La interfaz RF utiliza una guía de ondas circular de 19 mm de diámetro, mientras que la pérdida de retorno es de al menos 18 dB en el rango de 10,3 a 11,7 GHz. La conformidad eléctrica incluye US FCC Part 101A para 10,550–10,680 GHz, US FCC Part 101B para 10,7–11,7 GHz y Class 3 según ETSI EN 302-217-4-2. Estas características definen una antena direccional destinada a instalaciones de microondas reguladas, en las que una alineación precisa y un comportamiento RF controlado son elementos esenciales del enlace.

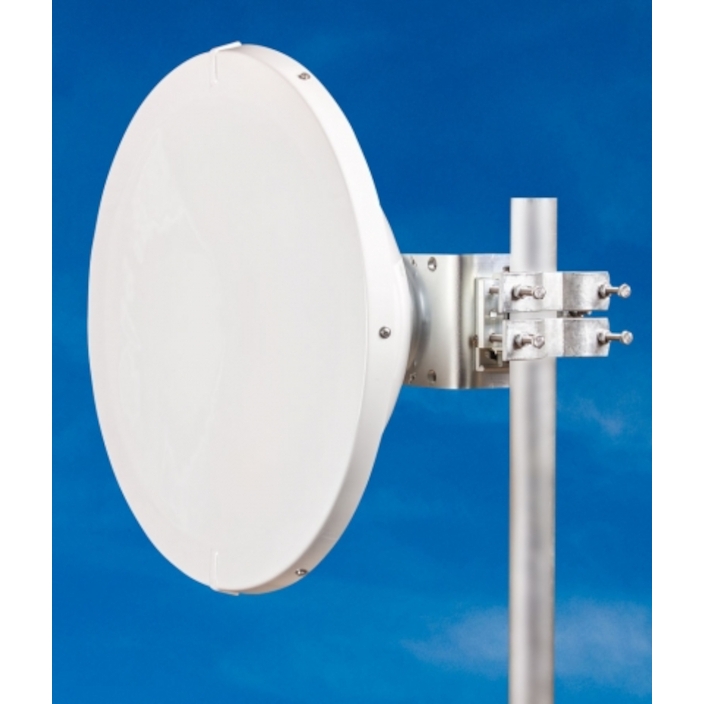

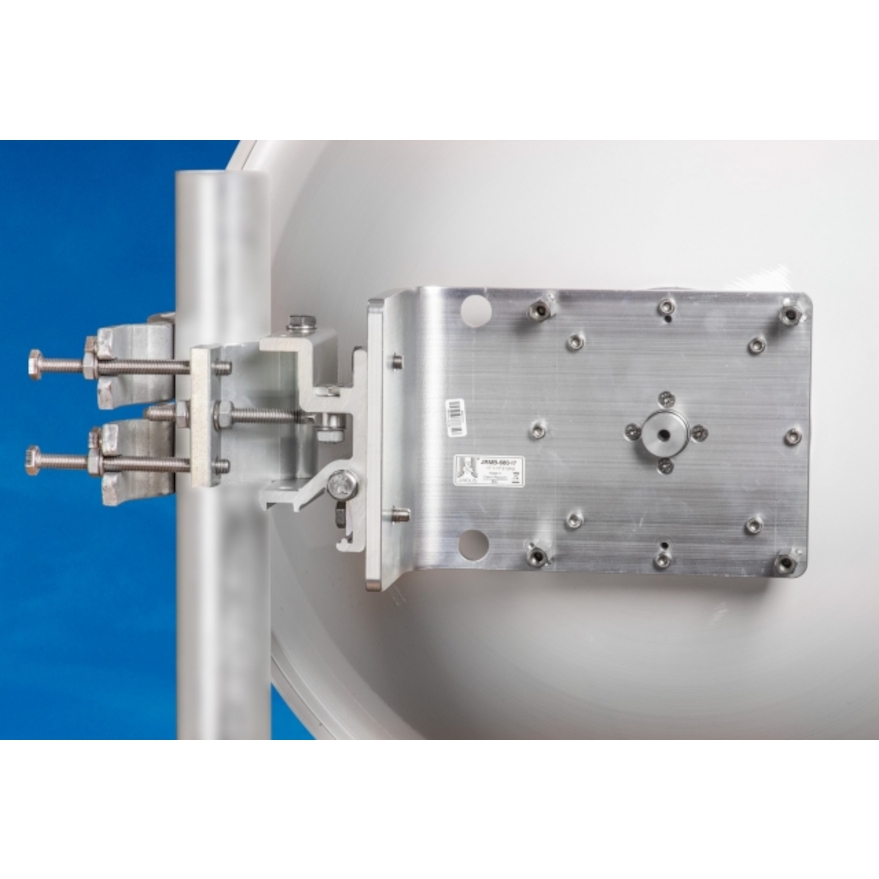

La instalación se basa en el soporte incluido, que puede fijarse por separado al mástil antes de montar la antena. Una vez instalado el soporte, la antena junto con la unidad de microondas puede colgarse de la estructura y fijarse mediante dos tornillos. Esta secuencia separa la preparación del mástil del posicionamiento final de la antena, lo que facilita la organización de las distintas fases del montaje. El soporte es apto para mástiles con diámetros de 40 a 120 mm y permite instalar la antena tanto en el lado derecho como en el izquierdo. El ajuste fino está disponible tanto en elevación como en azimut dentro de un margen de ±20°, lo que permite orientar con precisión la antena una vez finalizado el montaje principal.

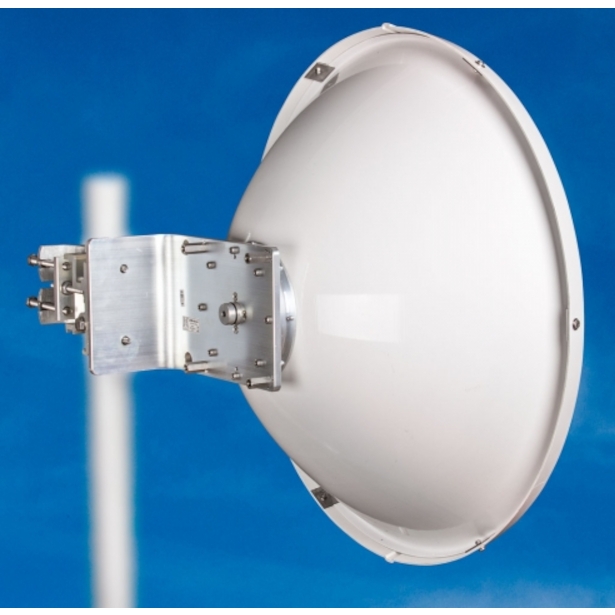

Esta capacidad de ajuste resulta especialmente relevante en una antena con un ancho de haz de 3° ± 0,5°, ya que el posicionamiento preciso forma parte del correcto direccionamiento del enlace. La antena está especificada para una velocidad del viento en funcionamiento de 180 km/h y una velocidad de supervivencia de 240 km/h, y su diseño se describe además como de gran estabilidad frente al viento. En zonas donde se prevean vientos fuertes, se recomienda instalarla sobre un mástil con un diámetro mínimo de 50 mm. El reflector profundo de aleación de aluminio, la robusta estructura de montaje y el radomo de ABS resistente a los rayos UV forman el conjunto mecánico destinado a la instalación exterior, combinando un ajuste preciso con una construcción adecuada para montajes sobre mástil en entornos expuestos.
