Antena panel exterior 4G LTE 17 dBi 2300–2700 MHz, 2x2 MIMO, N hembra

La L17-26-NF2 es una antena panel direccional para exteriores, destinada a conexiones celulares fijas con equipos compatibles con redes 3G UMTS y 4G LTE. Funciona en el rango de 2300–2700 MHz y concentra la cobertura en una dirección determinada, en lugar de distribuirla de forma uniforme alrededor del punto de instalación. Por ello, resulta adecuada para despliegues en los que se puede identificar la procedencia de la señal celular y orientar el panel hacia ella. Su ganancia de 17 dBi favorece una recepción y transmisión focalizadas dentro del rango de frecuencias admitido. El formato panel integra ambos elementos radiantes en una sola carcasa, formando una unidad exterior compacta para instalaciones que requieren una conexión celular direccional.

La configuración 2x2 MIMO proporciona dos vías de antena para dispositivos compatibles, de modo que ambas conexiones de radio pueden gestionarse mediante un único panel. Los dos conectores N hembra actúan como interfaces RF correspondientes, por lo que los cables seleccionados y el equipo conectado deben utilizar conectores compatibles. La antena ofrece un ancho de haz de 35° en horizontal y 32° en vertical, creando una zona de cobertura concentrada que exige una alineación precisa durante la instalación. Una orientación correcta permite mantener la fuente de señal prevista dentro del haz horizontal y vertical. Un VSWR inferior a 1,6 y una impedancia de 50 ohmios definen la adaptación eléctrica de la antena, mientras que la potencia máxima de entrada es de 50 W. Estas características ayudan a verificar la compatibilidad con el equipo de radio y los componentes RF asociados.

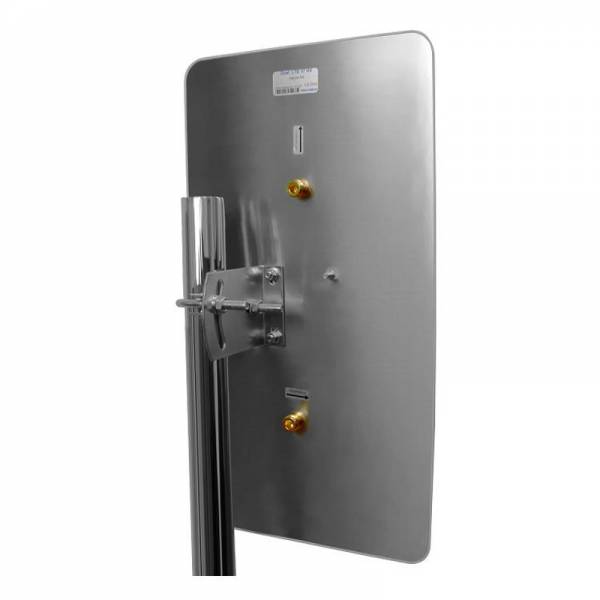

Diseñada para una instalación permanente en exteriores, la L17-26-NF2 puede montarse en un poste o mástil, lo que permite situar el panel por encima de obstáculos cercanos y orientarlo hacia la fuente de señal prevista. Este sistema de montaje también facilita el ajuste preciso de la orientación horizontal y vertical que requiere su patrón de radiación concentrado. El rango de temperatura de funcionamiento de −30 a +75 °C permite utilizarla en condiciones exteriores muy diversas, desde entornos fríos hasta ubicaciones expuestas a temperaturas ambientales elevadas. La velocidad máxima de viento especificada de 200 km/h indica que la antena está preparada para permanecer instalada en emplazamientos exigentes y expuestos, siempre que se fije correctamente.

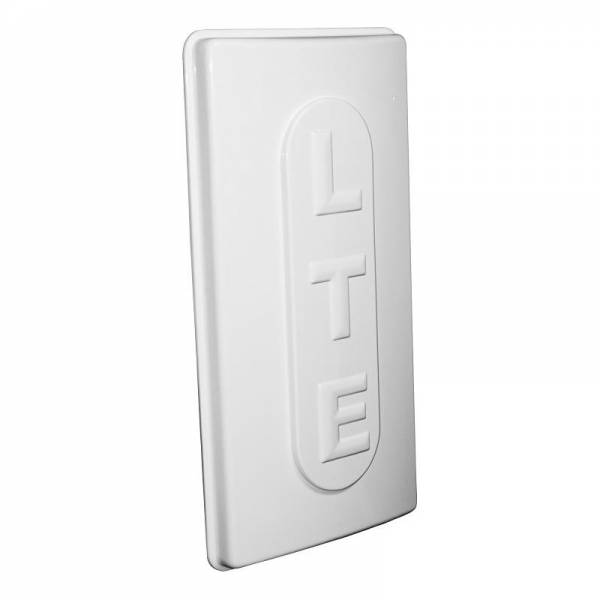

El panel blanco mide 470 × 250 × 30 mm y presenta un perfil rectangular delgado que debe tenerse en cuenta al planificar la separación, el espacio disponible y la orientación sobre el mástil. Con un peso de 1,5 kg, la unidad requiere un punto de montaje y una estructura de soporte adecuados tanto para su peso como para las cargas ambientales previstas en el lugar de instalación. Su profundidad relativamente reducida de 30 mm mantiene la antena próxima al plano de montaje, mientras que la superficie frontal de mayor tamaño corresponde al diseño direccional del panel. Estas características físicas permiten valorar de antemano el espacio y el soporte necesarios. El código de producto L17-26-NF2 identifica esta antena panel exterior 2x2 MIMO concreta y facilita la selección del modelo correcto para una instalación celular compatible.
