Antena direccional UltraDish 24 dBi, TwistPort, pack de 2 | Antena parabólica de alta ganancia y banda ancha

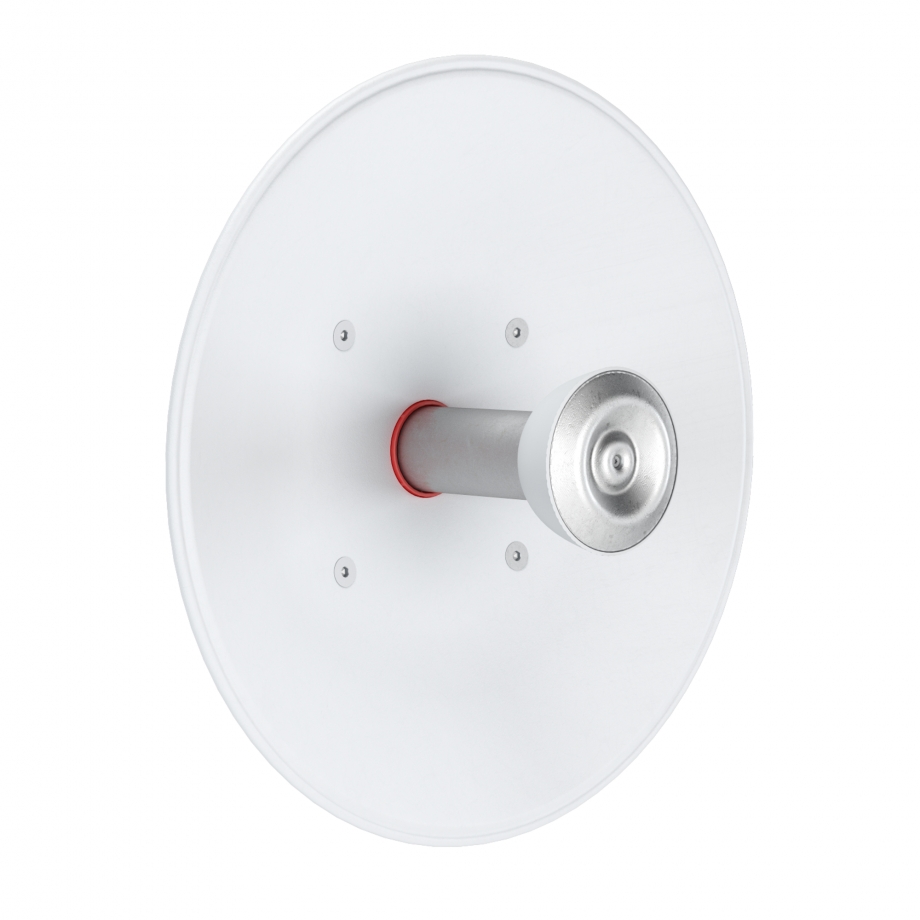

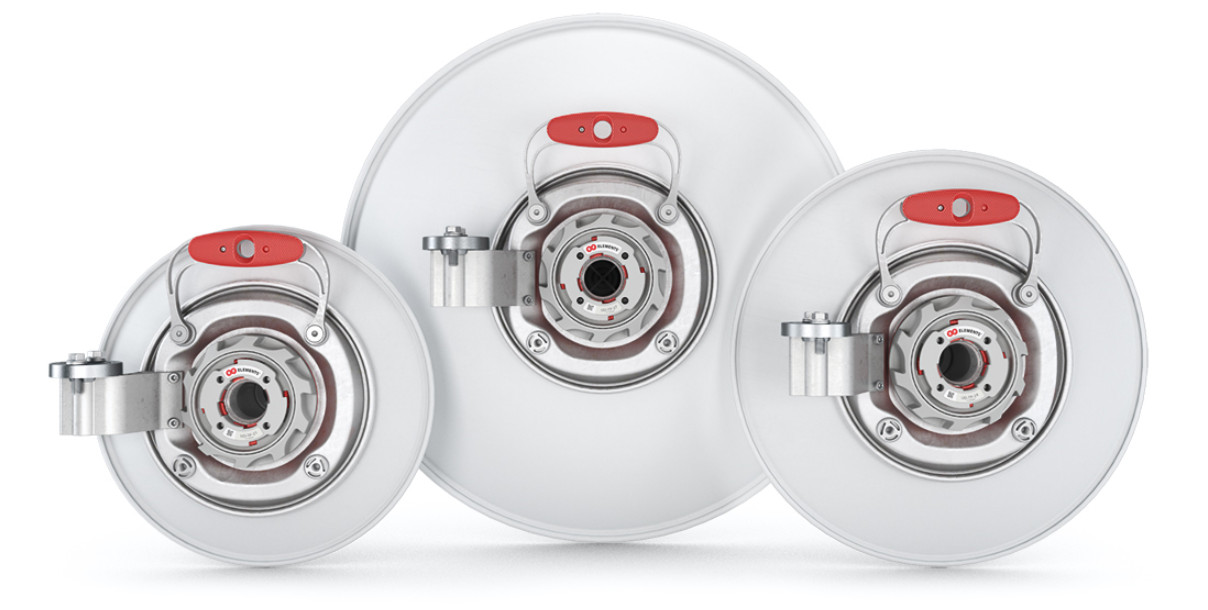

La serie RF elements UltraDish TP está formada por antenas parabólicas direccionales desarrolladas para su uso con módulos de abonado. Funcionan en el rango de frecuencias de 5180 a 6775 MHz y combinan un patrón de radiación concentrado con lóbulos secundarios reducidos y una ganancia estable tanto en polarización horizontal como vertical. Estas características contribuyen a mantener un funcionamiento fiable de los enlaces inalámbricos, al concentrar la radiación en la dirección deseada y limitarla fuera del lóbulo principal. La serie incluye versiones con diferentes ganancias y anchuras de haz, lo que permite elegir la antena según la cobertura direccional necesaria. Ambas versiones utilizan un reflector de aluminio que mantiene una forma uniforme sin añadir peso innecesario. El reflector y sus características de radiación constituyen la base del diseño UltraDish TP, mientras que los dos modelos comparten el mismo rango de frecuencias y sistema de conexión.

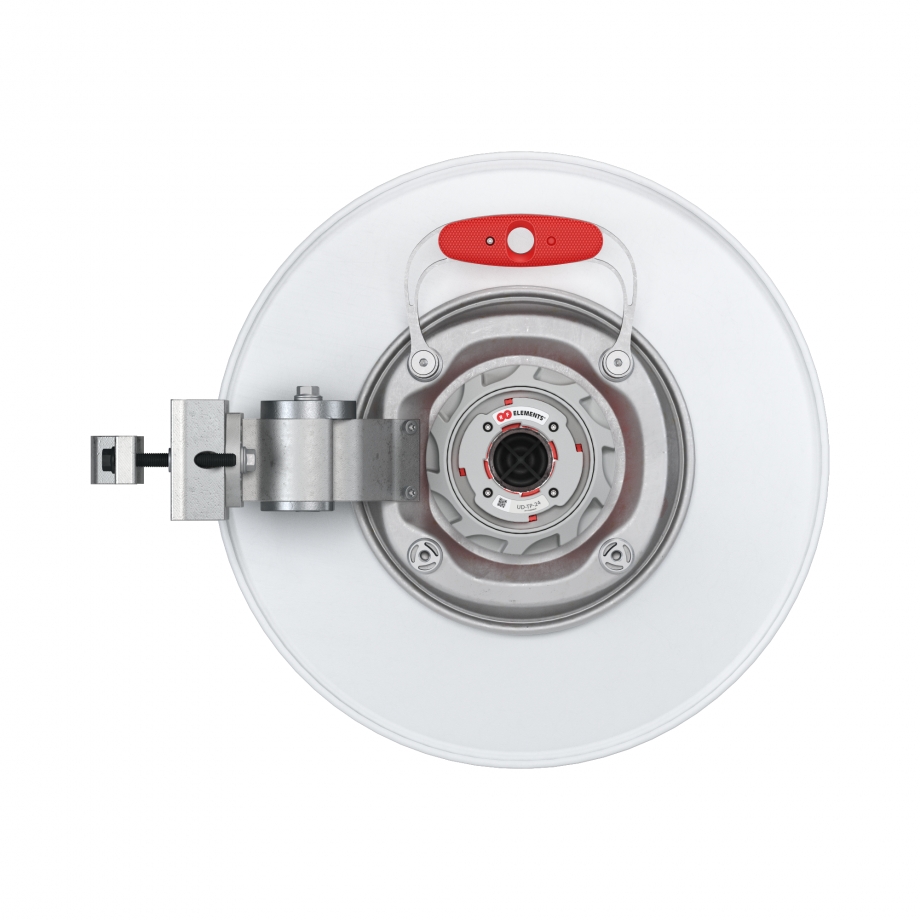

Una característica destacada de la serie UltraDish TP es la interfaz de guía de ondas TwistPort, desarrollada por RF elements. Su mecanismo de bloqueo rápido permite conectar o sustituir equipos inalámbricos compatibles sin modificar la propia antena. Ambas versiones son compatibles con cualquier adaptador TwistPort, por lo que pueden utilizar el mismo sistema de conexión con distintas configuraciones de equipos de radio compatibles. En lugar de recurrir a una conexión de antena coaxial convencional, la interfaz TwistPort conecta los equipos compatibles mediante un puerto de guía de ondas. Este sistema resulta especialmente práctico cuando es necesario sustituir un equipo de radio y conservar la antena parabólica instalada sin modificar su posición ni su sistema de montaje.

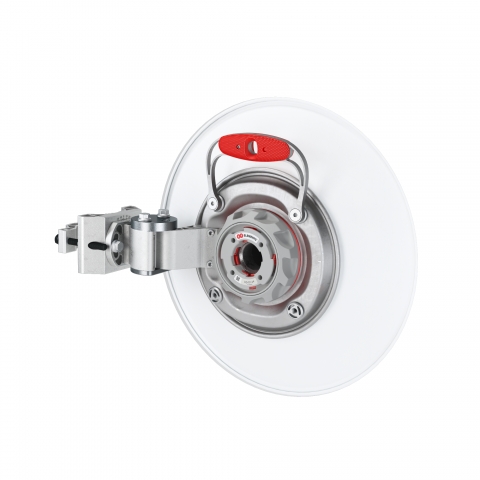

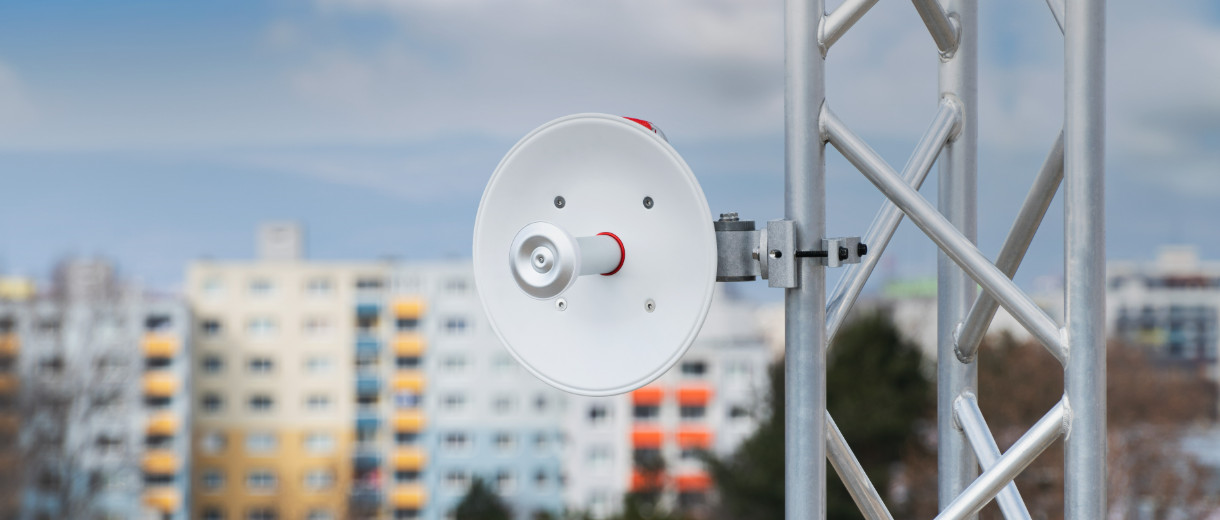

La serie UltraDish TP incorpora un sistema de montaje robusto, preparado para fijar y orientar las antenas de forma segura en exteriores. La abrazadera ofrece una sujeción mejorada y admite mástiles de entre 40 y 80 mm de diámetro, aunque RF elements recomienda utilizar un diámetro lo más próximo posible a 80 mm. Este rango permite emplear el mismo sistema de instalación con ambas versiones de la antena. El soporte permite ajustar el ángulo del reflector parabólico para orientarlo hacia el enlace inalámbrico deseado, por lo que la posición de la antena constituye una parte fundamental del montaje. Su construcción combina una fijación firme al mástil con la posibilidad de modificar la orientación del reflector. Los elementos de fijación de acero inoxidable cuentan con un revestimiento negro destinado a evitar que se agarroten durante la instalación, lo que facilita los ajustes mientras se monta la antena.

Ambas versiones UltraDish TP utilizan plástico ABS resistente a los rayos UV, policarbonato, aluminio y acero inoxidable. Cuentan con protección IP65 y funcionan a temperaturas comprendidas entre −40 °C y +60 °C, por lo que pueden utilizarse en exteriores dentro de estas condiciones ambientales. Su estructura está preparada para soportar velocidades de viento de hasta 160 km/h, un factor importante al elegir ubicaciones de montaje expuestas. Aunque las dos versiones presentan diferencias en las dimensiones del reflector y la carga del viento, comparten las mismas características de protección ambiental y los mismos principios de montaje. De este modo, es posible seleccionar la antena direccional adecuada y mantener un procedimiento uniforme de instalación, fijación y funcionamiento en exteriores para toda la serie UltraDish TP.
