Filtro WDM UISP Fiber Coexistence para redes GPON y XGS-PON

El filtro WDM de coexistencia de fibra de Ubiquiti, con el número de pieza de fabricación del modelo UACC-UF-WDM-XGS, es un componente óptico esencial diseñado para su integración en redes de fibra óptica que emplean tecnología de multiplexación por división de longitud de onda (WDM). Este dispositivo está específicamente diseñado para permitir la coexistencia de diferentes servicios dentro de la misma infraestructura de fibra, mejorando la utilidad y eficiencia de las instalaciones de red existentes.

Compatibilidad:

La función principal del UACC-UF-WDM-XGS es combinar o separar diferentes longitudes de onda de la luz que pasa a través de un único cable de fibra óptica. Esto es crucial en entornos en los que se despliegan simultáneamente servicios GPON (redes ópticas pasivas Gigabit) y XGS-PON (redes ópticas pasivas con capacidad de 10 Gigabit). Al filtrar y dirigir las longitudes de onda específicas designadas para cada servicio, el dispositivo garantiza un rendimiento óptimo sin interferencias en la señal, maximizando así el ancho de banda y la eficiencia de la red.

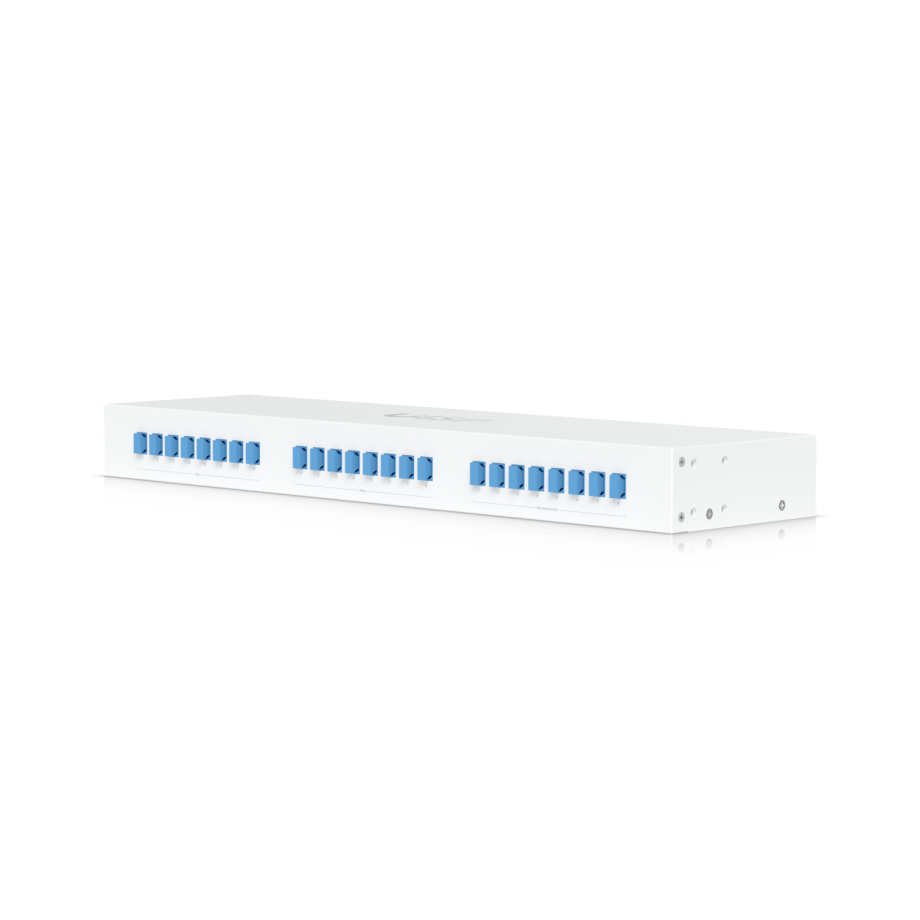

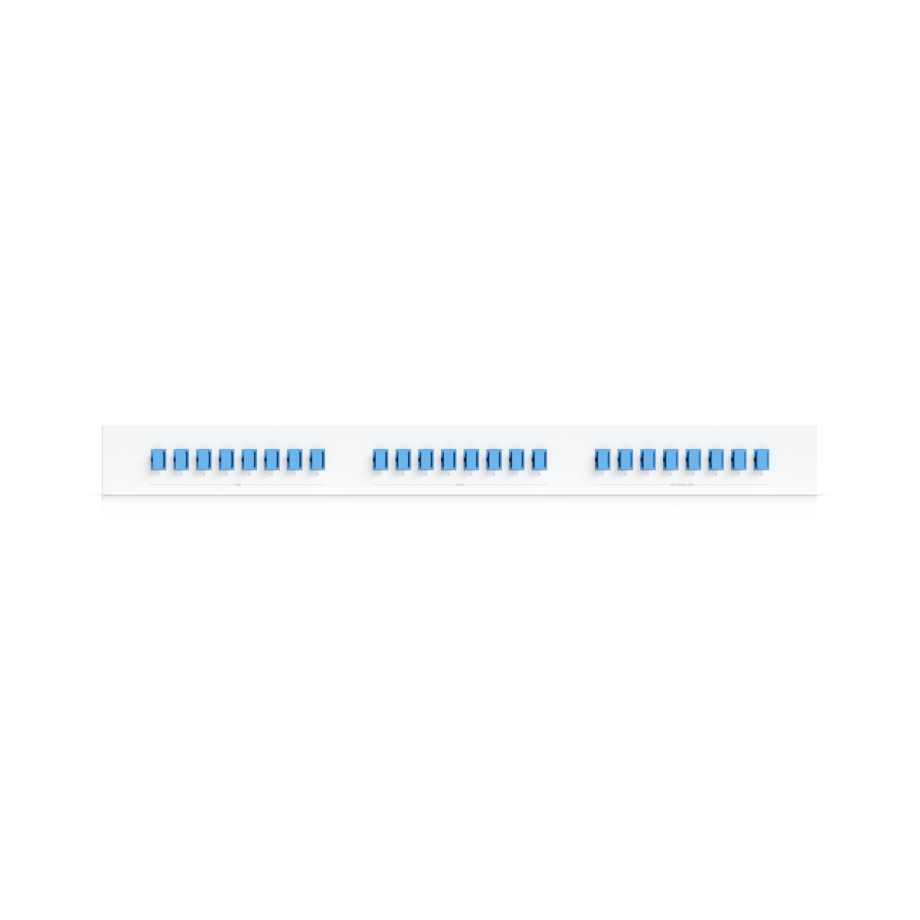

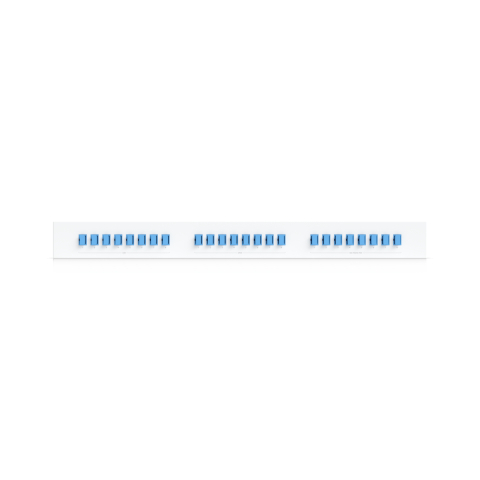

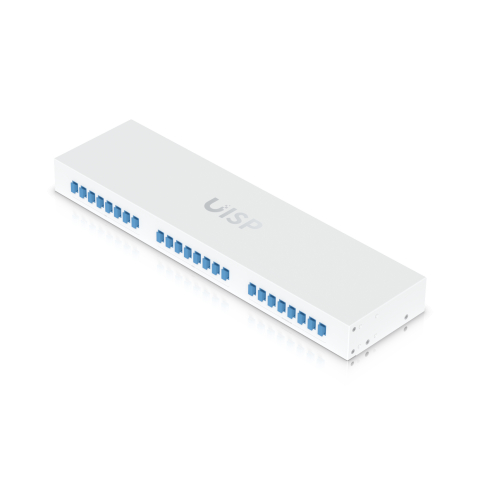

El filtro está equipado con un total de 24 conectores SC/UPC, repartidos equitativamente entre tres tipos: 8 conectores COM (puerto común), 8 conectores GPON y 8 conectores XGS/XG-PON. Esta configuración admite configuraciones de conexión flexibles y una integración sencilla en las infraestructuras de red existentes. El dispositivo está alojado en una robusta carcasa metálica, lo que garantiza su durabilidad en distintas condiciones ambientales y lo hace apto tanto para interiores como para exteriores. Su diseño compacto facilita su instalación en diversos entornos de red.

Para las transiciones de GPON a puerto COM, el dispositivo admite una gama de longitudes de onda de 1290-1330 nm y 1480-1500 nm con una pérdida de inserción máxima de 1 dB y un aislamiento mínimo de 25 dB, lo que ayuda a mantener la integridad de la señal y a reducir las posibles pérdidas de transmisión. En el contexto de las operaciones de XGS-PON a puerto COM, el rango de longitud de onda admitido es de 1260-1280 nm y 1575-1580 nm. Al igual que la configuración GPON, también presenta una pérdida de inserción máxima de 1 dB y un aislamiento mínimo de 25 dB. Además, presenta una pérdida de retorno mínima de 50 dB y una pérdida máxima dependiente de la polarización de 0,1 dB, lo que mejora aún más la fiabilidad y el rendimiento de la señal.

La gestión precisa de la longitud de onda garantiza una pérdida de señal mínima y maximiza el uso eficaz de la capacidad de la fibra. El diseño del dispositivo minimiza la pérdida dependiente de la polarización y garantiza una elevada pérdida de retorno, aspectos fundamentales para mantener la calidad y la eficiencia de la red óptica.
