Kit de inicio Ubiquiti UniFi Access G3 para ascensor con Elevator Hub, lector G3, extensores PoE y tarjetas de acceso

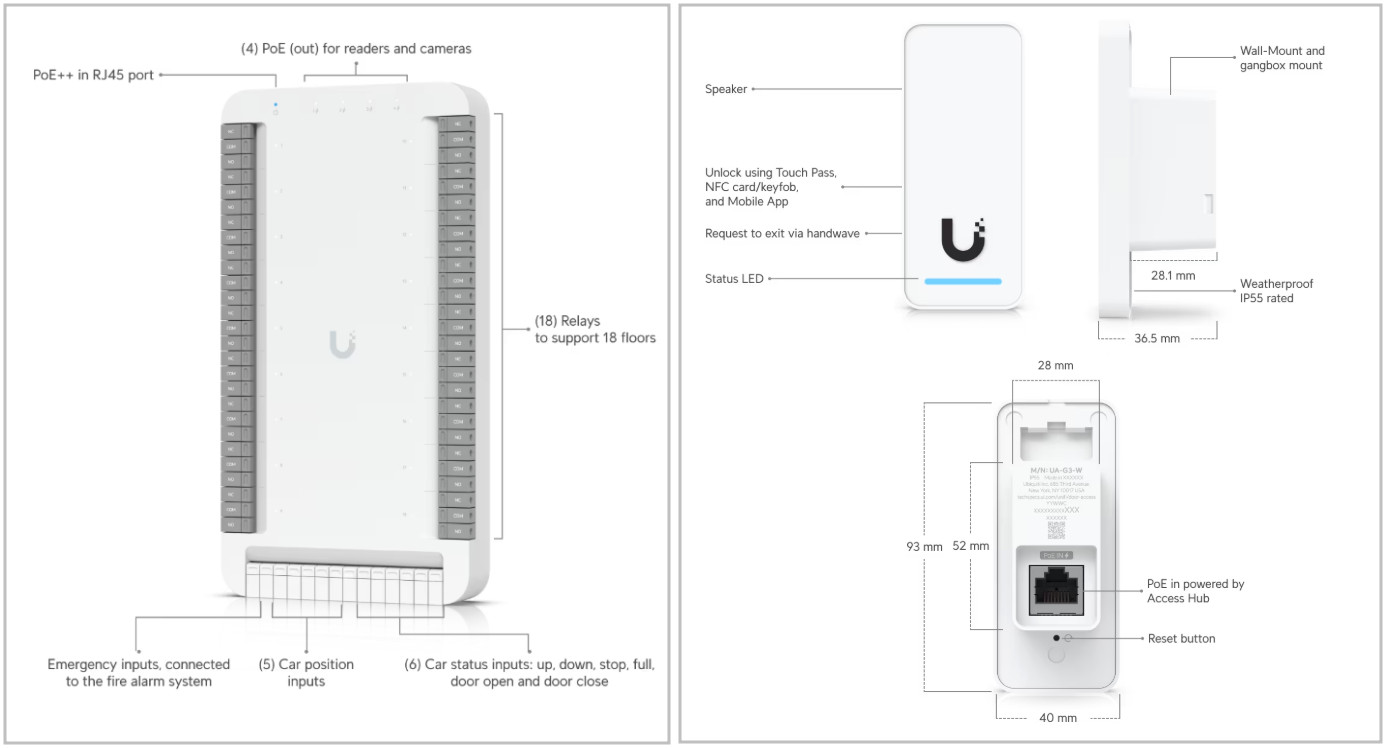

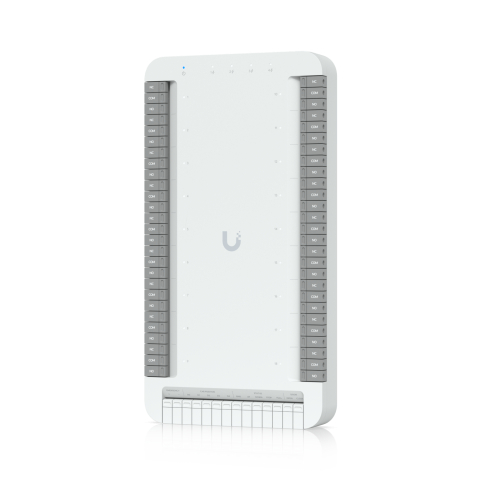

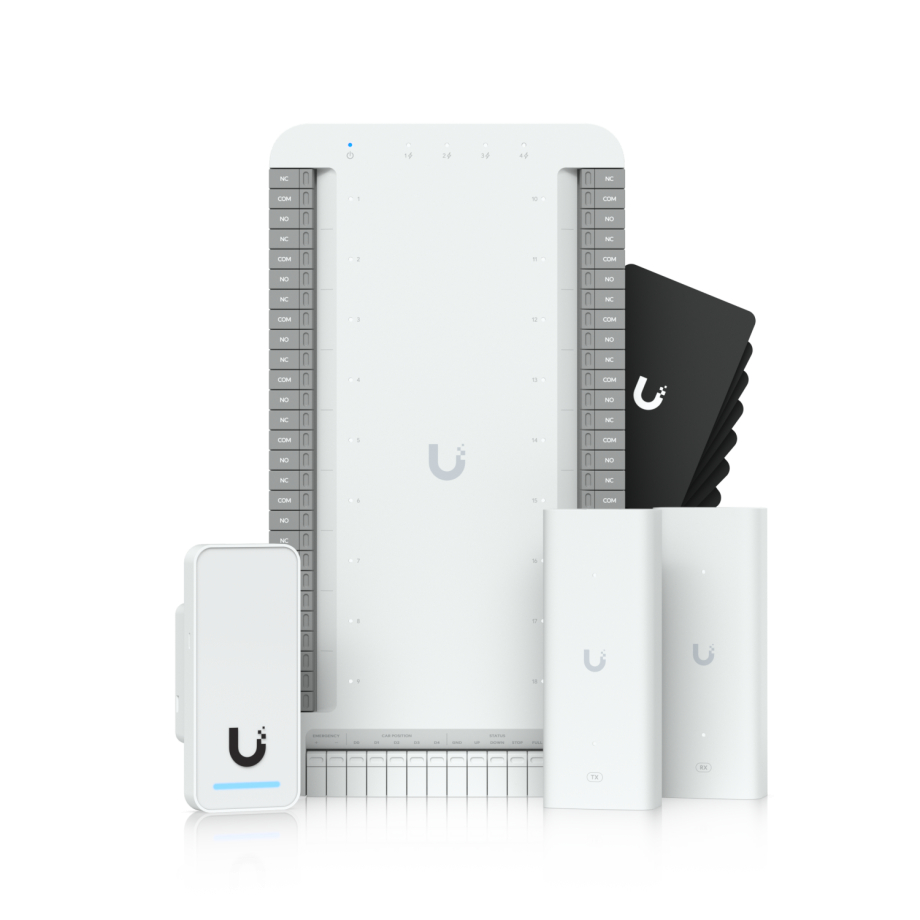

UA-G3-SK-Elevator es un kit UniFi Access para el control de acceso en ascensores, compuesto por un Elevator Hub, un G3 Reader, dos 2-wire PoE extenders y diez Access Cards. El hub está destinado a gestionar el acceso entre distintas plantas mediante 18 salidas de relé y admite hasta 6.000 usuarios. Sus entradas digitales incluyen conexiones para emergencia, posición de la cabina, estado de la cabina y estado de las puertas. De este modo, el controlador puede recibir información sobre el estado del ascensor mientras gestiona el acceso mediante relés. El kit también incluye diez Touch Pass gratuitos con una validez de un año, que añaden una opción de credencial documentada a las tarjetas de acceso físicas suministradas.

El Elevator Hub se alimenta mediante PoE++ y dispone de cuatro salidas PoE+, con hasta 30 W por puerto y un límite total de 45 W. Esta arquitectura convierte al hub en el elemento central de alimentación del kit y permite suministrar energía directamente al hardware de acceso conectado. Dispone de cuatro interfaces de red 10/100/1000 Base-T, además de una interfaz de gestión 10/100/1000 Base-T independiente. La administración se realiza mediante UniFi Access. El hub funciona en un rango de temperatura de -10 a 40 °C y con una humedad relativa no condensante del 5 al 95 %, lo que define las condiciones ambientales documentadas para su instalación.

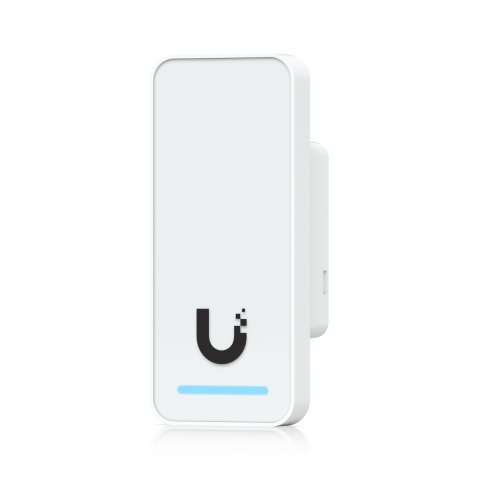

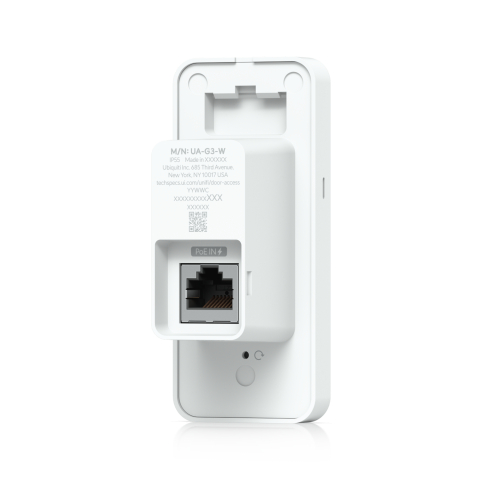

El G3 Reader actúa como punto de interacción con el usuario y admite varios métodos de identificación documentados. Las tarjetas NFC y los llaveros pueden utilizarse directamente, mientras que Touch Pass, Apple/Google Wallet y Mobile Unlock ofrecen formas adicionales de presentar las credenciales de acceso. El lector también admite la función Handwave Request to Exit, que utiliza el sensor de proximidad integrado. La conexión de red se realiza mediante un puerto RJ45 10/100 MbE y también es compatible con BLE 4.1 y NFC. La alimentación se suministra mediante PoE a 48 V DC. Así, el lector reúne en un único dispositivo las funciones de identificación, conectividad de red y alimentación, con uso documentado tanto en interiores como en exteriores.

Para la instalación, el G3 Reader admite montaje empotrado en pared o en gang box; el montaje en junction box está disponible como opción. Su grado de protección IP55 corresponde al uso documentado en interiores y exteriores, especialmente cuando el punto de instalación no está completamente protegido frente al entorno. NFC funciona a 13,56 MHz con una distancia de lectura inferior a 30 mm. Las tecnologías compatibles incluyen ISO/IEC 14443A, 14443B, 15693 y 18092, MIFARE Classic, MIFARE DESFire, Sony FeliCa en modo solo ID, tipos de etiquetas NFC Forum y ECP 2.0. El lector también incorpora altavoz y LED R/G/B/W para la interacción local. Su gestión se realiza mediante UniFi Access.

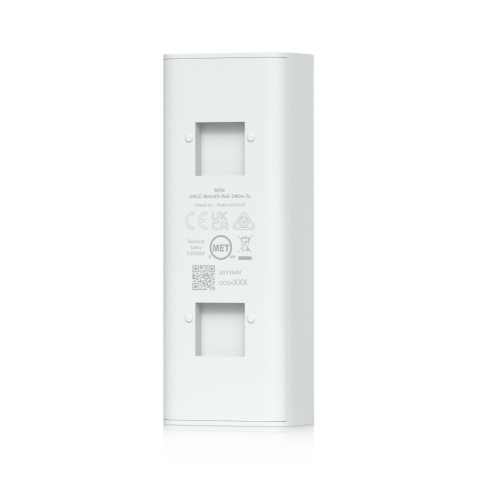

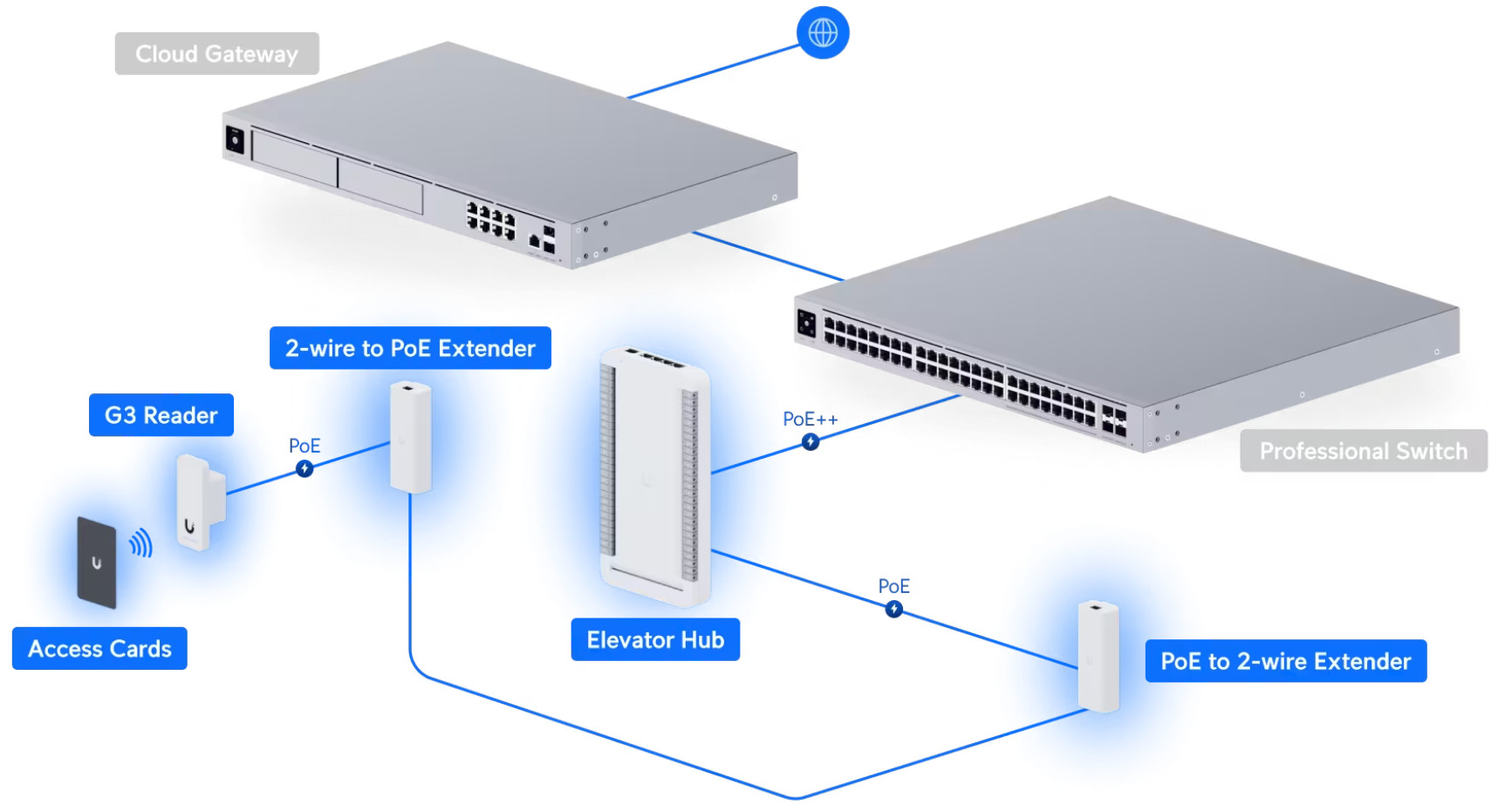

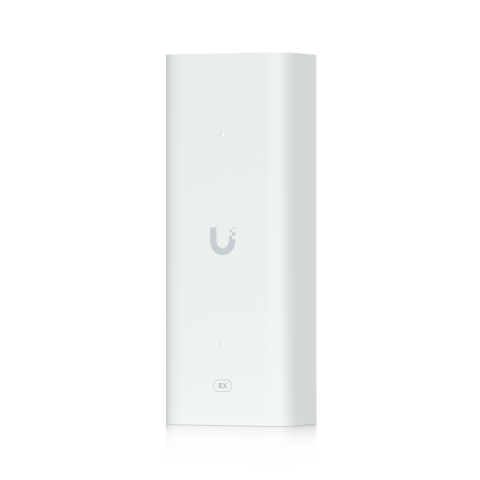

Los dos 2-wire PoE extenders incluidos conectan los distintos elementos de la instalación del ascensor cuando los datos de red y la alimentación PoE deben transmitirse a través de una conexión de dos hilos. El par de extenders combina 10/100 MbE con HomePlug AV, ofreciendo así un método de conexión documentado distinto de una conexión únicamente Ethernet directa. El lado transmisor acepta alimentación PoE++ a 50 V DC con una corriente máxima de 1,2 A, mientras que el lado receptor proporciona una salida PoE+ de 48 V DC y 0,72 A. Por tanto, los extenders desempeñan una función activa dentro de la ruta de alimentación y datos del kit, transportando la conectividad entre los puntos previstos de la instalación.

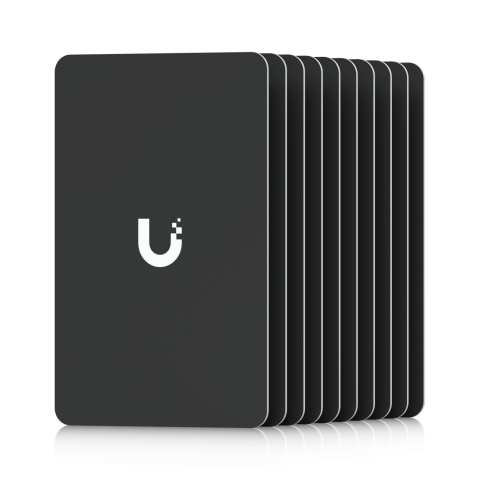

El kit también incluye diez Access Cards para el acceso mediante credenciales físicas. Las tarjetas utilizan el formato ISO 7810 ID-1 y funcionan mediante NFC a 13,56 MHz. Las tecnologías NFC compatibles incluyen ISO/IEC 14443 Type A y MIFARE DESFire; además, las tarjetas utilizan el protocolo de seguridad propietario UniFi Access. Los extenders y las Access Cards cumplen así dos funciones de apoyo distintas dentro del sistema: los extenders transportan red y alimentación entre los puntos de instalación, mientras que las tarjetas actúan como credenciales NFC físicas para los usuarios. El kit incluye, por tanto, tanto el hardware de conexión necesario para la ruta de acceso alimentada como un conjunto de credenciales físicas utilizables con las funciones de acceso documentadas del lector.
