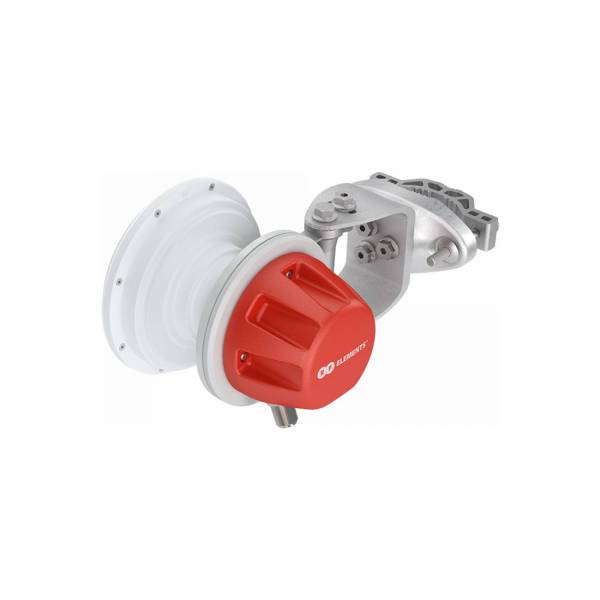

Antena sectorial de bocina simétrica RF Elements 60° 5180–6400 MHz, 2x N hembra

Nombre del producto

Antena de Sector de Bocina Simétrica 60°, 2x N-Female

Garantía

?
24 meses

Número de pieza del fabricante

HG3-CC-S60

EAN

8588006459418
  • Antena sectorial horn simétrica de 60° con ancho de haz horizontal y vertical idéntico para una cobertura precisa y mejor uso del espectro.
  • Banda ultraancha de 5180-6400 MHz con ganancia estable en todo el rango para un rendimiento inalámbrico constante.
  • Diseño sin lóbulos laterales que ayuda a reducir ruido y mejora la co-ubicación, la escalabilidad y el throughput.
  • 2 conectores N hembra para compatibilidad con una amplia gama de radios y equipos con puerto coaxial.
  • Cuerpo compacto de aluminio sólido, resistente para exterior e ideal para despliegues sectoriales de alta densidad.
263.14 €
fuera de stock
?
263.14 €
fuera de stock
?

Descripción detallada

Antenas de bocina simétricas

Las antenas RF elements Symmetrical Horn Carrier Class Gen 2 están diseñadas para proporcionar cobertura inalámbrica direccional en redes donde es importante controlar las interferencias y distribuir la señal con precisión. La serie comprende cinco modelos: HG3-CC-S30, HG3-CC-S60, HG3-CC-S70, HG3-CC-S80 y HG3-CC-S90, todos ellos con un rango de frecuencias de 5180 a 6400 MHz. Cada antena utiliza un diseño de bocina escalar que genera un lóbulo principal simétrico, con el mismo ancho de haz en los planos horizontal y vertical. De este modo, se obtiene una cobertura angular uniforme en ambos planos, a diferencia de las antenas cuyos anchos de haz horizontal y vertical son distintos.
Una de las principales características de estas antenas es el nivel extremadamente bajo de radiación de los lóbulos secundarios, que ayuda a reducir las interferencias fuera de la zona principal de cobertura. Esto resulta especialmente útil en instalaciones con una alta densidad de puntos de acceso y en entornos donde varios equipos de radio funcionan muy cerca unos de otros. Su diagrama de radiación simétrico también las hace especialmente adecuadas para dar cobertura a clientes situados cerca del punto de instalación, donde pueden aparecer zonas sin señal que dificultan la cobertura. Gracias a la combinación de un lóbulo principal simétrico y una eficaz supresión de los lóbulos secundarios, la serie HG3-CC Gen 2 permite controlar tanto la distribución de la cobertura como las interferencias en instalaciones inalámbricas exigentes.

Opciones de cobertura y ganancia

La serie HG3-CC Gen 2 ofrece cinco opciones de ancho de haz que permiten elegir la antena según la zona que se desea cubrir. Los modelos presentan anchos de haz simétricos de 30°, 60°, 70°, 80° y 90° a −6 dB, con el mismo ángulo en los planos horizontal y vertical. La HG3-CC-S30, con su haz más estrecho, concentra la radiación en una zona angular más limitada, mientras que los modelos con haces más amplios cubren sectores progresivamente mayores. Esta variedad de diagramas de radiación permite seleccionar el modelo en función de la geometría de cobertura necesaria, sin tener que utilizar el mismo ancho de haz en todas las instalaciones.
La ganancia varía entre los 18,4 dBi de la HG3-CC-S30 y los 9,6 dBi de la HG3-CC-S90. Los modelos intermedios presentan distintas combinaciones de ganancia y ancho de haz, lo que permite elegir la antena según el diagrama de radiación deseado. Las cinco antenas utilizan doble polarización lineal, horizontal y vertical, y disponen de dos conectores N Female para la conexión a equipos de radio. Al compartir el mismo rango de frecuencias y la misma configuración de conectores, las principales diferencias que deben tenerse en cuenta al elegir un modelo son el ancho de haz y la ganancia. En instalaciones con varios puntos de acceso, estas opciones permiten adaptar el diagrama de radiación de cada antena a la zona que necesita cobertura.
/images/catalogue/description/947/picture2-6ae4a06c1a4f1-1317x703.jpg

Instalación y ajuste exterior

La segunda generación de antenas Symmetrical Horn Carrier Class incorpora mejoras tanto en el diseño de radiofrecuencia como en la construcción mecánica. El diseño actualizado presenta un cuerpo de apariencia más ligera, un soporte de montaje considerablemente mejorado y un radomo fabricado con un material más resistente. Los cinco modelos de la serie utilizan únicamente dos tamaños de radomo. Todas las antenas están destinadas a instalaciones exteriores y cuentan con un grado de protección IP55. Entre los materiales empleados en su fabricación se encuentra el policarbonato resistente a la radiación ultravioleta. Estas características permiten instalarlas en lugares expuestos a condiciones meteorológicas variables.

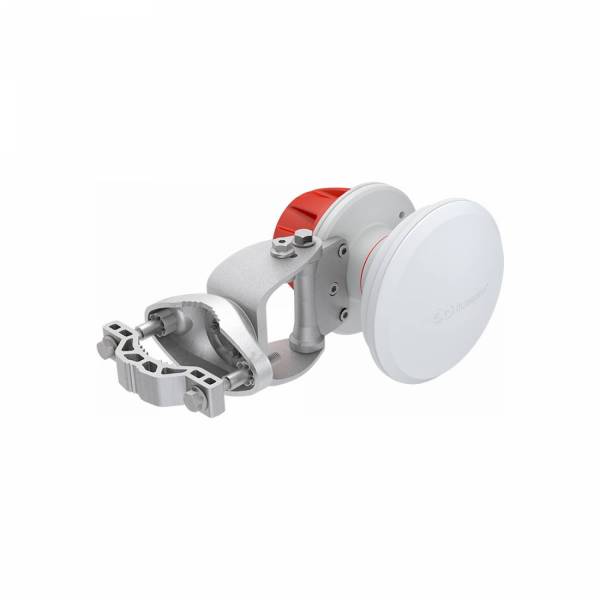

Los cinco modelos incorporan un soporte para montaje en mástil con ajuste mecánico de inclinación de ±25°, que permite orientar la antena hacia la zona de cobertura deseada. La HG3-CC-S30 admite mástiles de entre 30 y 90 mm de diámetro, mientras que los otros cuatro modelos están preparados para diámetros de entre 30 y 80 mm. Toda la serie está especificada para funcionar a temperaturas de −30 °C a +55 °C y soportar velocidades de viento de hasta 160 km/h. Estas características comunes de resistencia ambiental y ajuste facilitan la planificación de instalaciones que combinan modelos con distintos anchos de haz. Así, es posible seleccionar el diagrama de radiación adecuado para cada zona de cobertura y mantener un procedimiento similar de montaje y orientación en toda la serie.

Especificación

Antena

Diseño de Antena

Cuerno
Rango de Frecuencia y Ganancia de la Antena Inalámbrica

5.18 - 6.4 (GHz) 13.2 (dBi)
Ancho de haz

60 ° Vertical, 60 ° Horizontal
Polarización

Lineal Doble
VSWR

< 1.6
Impedancia

50 Ω
Relación F/B

> 32 dB

Conector

Conectores de RF

(2) N Female

Parámetros Físicos

Código de protección de ingreso

IP55
Dimensiones

312 x 179 x 152 mm
Peso

1.9 kg
Temperatura de funcionamiento

-30 °C a 55 °C
Método de montaje

Velocidad nominal del viento

160 km/h
