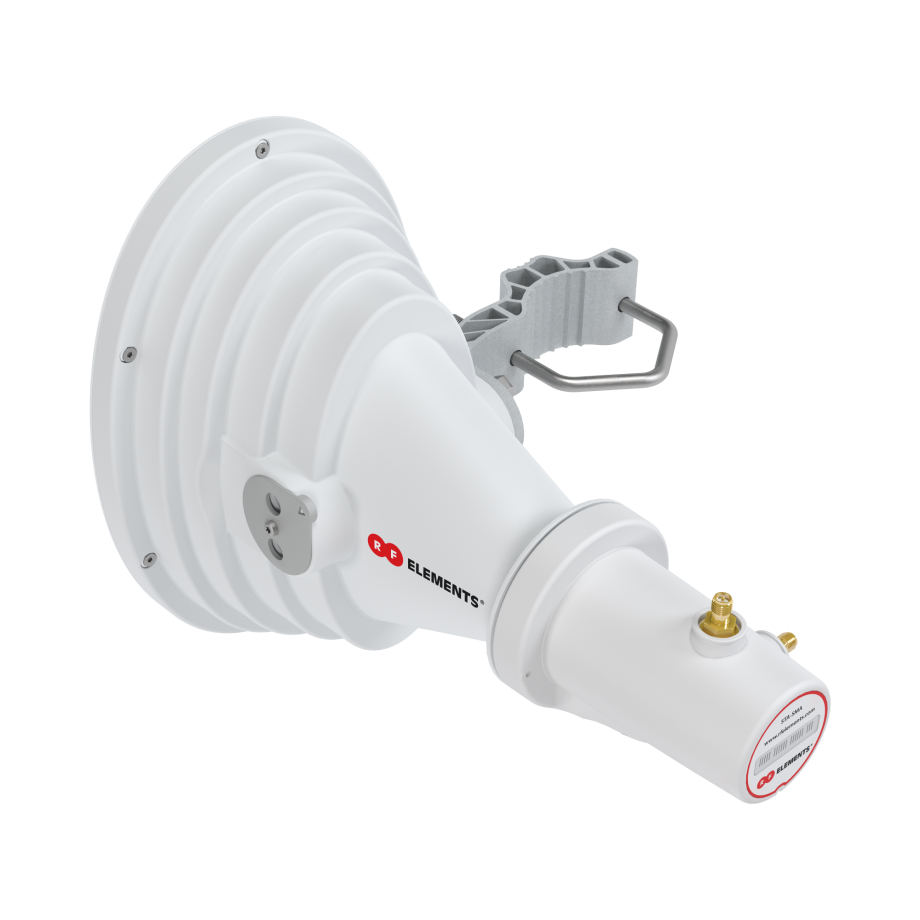

Antena de bocina sectorial asimétrica StarterHorn A45° USMA de 45° para redes inalámbricas de 5 GHz

Nombre del producto

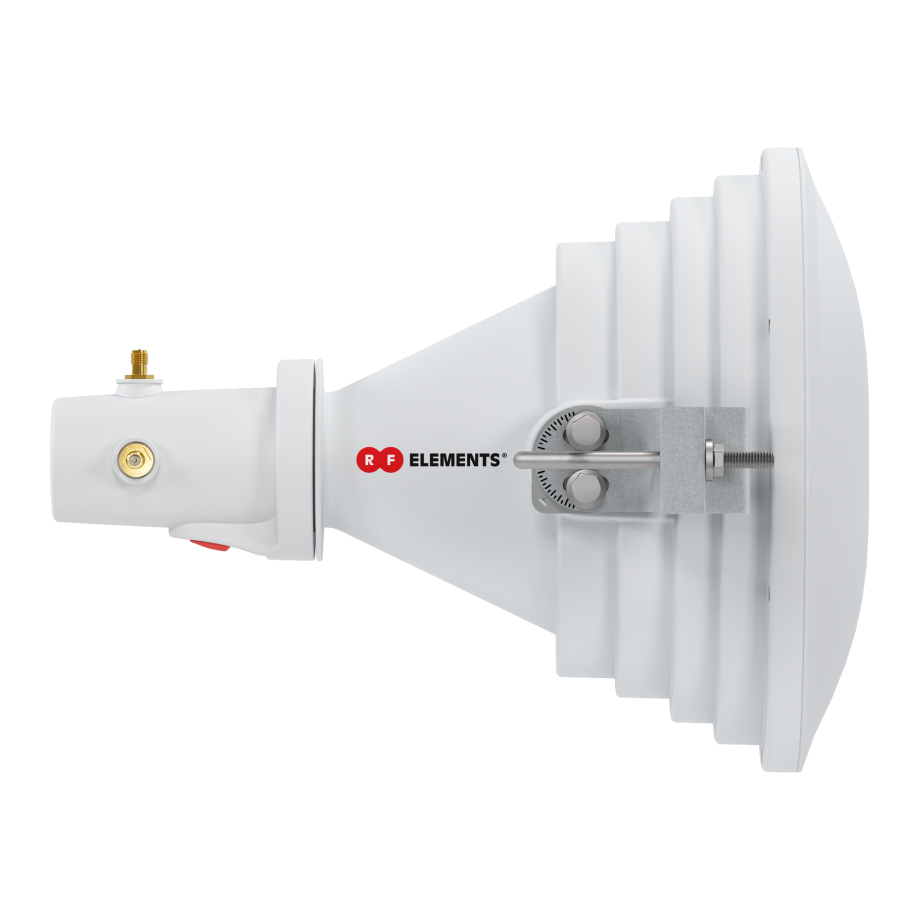

StarterHorn A45° USMA Antena de Bocina Asimétrica

Garantía

?
24 meses

Número de pieza del fabricante

STH-A45-USMA

EAN

0708747440393
  • Antena horn sectorial asimétrica de 45° con ancho de haz de 45° en azimut y 30° en elevación a -6 dB para una cobertura precisa y un uso eficiente del espectro 5 GHz.
  • Cero lóbulos laterales y 90 % de beam efficiency ayudan a reducir interferencias, mejorar la inmunidad al ruido y aumentar el rendimiento frente a antenas patch sectoriales comunes.
  • Conectividad flexible con interfaces waveguide y RP-SMA; compatible con radios de salida coaxial y, por waveguide, con Ubiquiti IsoStation y PrismStation.
  • Ancho de haz y ganancia estables en bandas U-NII-1 a U-NII-3 para un rendimiento constante al cambiar de canal, ideal para despliegues WISP y co-location.
  • Construcción ligera de aluminio, diseño compacto y tornillería de montaje M6 en acero inoxidable: una antena horn duradera, fácil de instalar y pensada para empezar con baja inversión.
-39% 148.73 €
90.75 €
fuera de stock
?
-39% 148.73 €
90.75 €
fuera de stock
?

Descripción detallada

Antena de bocina asimétrica

La RF elements StarterHorn™ A45° USMA es una antena de bocina asimétrica diseñada para instalaciones inalámbricas con una alta densidad de puntos de acceso y equipos de radio situados a poca distancia entre sí. Funciona en el rango de frecuencias de 5150 a 6400 MHz y combina una ganancia de 17 dBi con un lóbulo principal asimétrico y un diagrama de radiación sin lóbulos secundarios. Este diseño permite rechazar eficazmente las interferencias en entornos donde numerosos equipos de radio funcionan muy próximos entre sí. A diferencia de un diagrama de radiación simétrico, el lóbulo principal presenta características distintas en los planos horizontal y vertical, por lo que la cobertura sigue su forma asimétrica. La anchura del haz a -6 dB es de aproximadamente 45° en el plano acimutal y 30° en el plano de elevación, lo que determina un sector de cobertura más amplio horizontalmente y más estrecho verticalmente.
La ausencia de lóbulos secundarios ayuda a limitar la radiación fuera del lóbulo principal, mientras que la eficiencia del haz del 90 % indica la eficacia con la que se concentra la radiación dentro de este. La relación delante-atrás de 30 dB caracteriza, además, la diferencia entre la radiación emitida hacia delante y hacia atrás. Estas propiedades hacen que la StarterHorn™ A45° USMA resulte especialmente adecuada para instalaciones con numerosos equipos de radio y puntos de acceso próximos entre sí, donde la forma del diagrama de radiación y el rechazo de señales no deseadas son factores importantes. Su haz asimétrico ofrece un patrón de cobertura específico para instalaciones que requieren distintas anchuras de haz en los planos horizontal y vertical, sin generar los lóbulos secundarios característicos de los diagramas de radiación de las antenas convencionales.

Conexión e instalación

La StarterHorn™ A45° USMA combina conectores RP-SMA Female con una interfaz de guía de ondas, lo que permite conectarla a distintas plataformas de radio. Los conectores RP-SMA permiten utilizar equipos de otros fabricantes con salidas coaxiales, mientras que la interfaz de guía de ondas facilita la conexión directa con dispositivos Ubiquiti compatibles. Entre los modelos compatibles se encuentran PrismStation 5AC, IsoStation 5AC e IsoStation M5. Gracias a estas dos opciones, es posible utilizar el mismo modelo de antena de bocina con equipos que disponen de diferentes interfaces de antena. En instalaciones que combinan varios tipos de equipos inalámbricos, se puede elegir entre conexión coaxial o mediante guía de ondas según el dispositivo utilizado, sin necesidad de recurrir a un diseño de antena diferente.

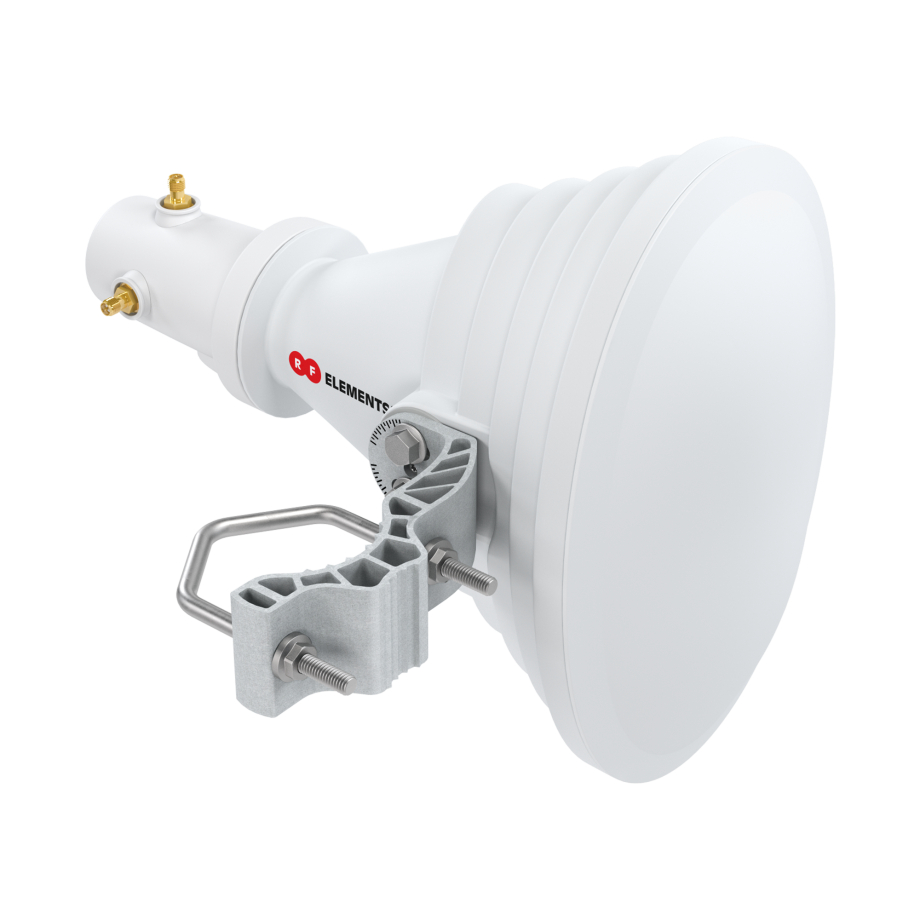

La antena está preparada para montarse en mástiles con diámetros de entre 20 y 55 mm, aunque se recomienda utilizar uno cuyo diámetro sea lo más próximo posible a 55 mm. El sistema de montaje permite ajustar mecánicamente la inclinación en un rango de ±30°, de modo que la orientación vertical puede regularse durante la instalación. La carcasa combina plástico ABS resistente a los rayos UV, polietileno, aluminio y acero inoxidable, y cuenta con un grado de protección IP55. Con un rango de temperatura de funcionamiento de -30 °C a +55 °C y resistencia a velocidades del viento de hasta 160 km/h, la StarterHorn™ A45° USMA está preparada para instalaciones en exteriores. Estas características de montaje y protección ambiental complementan su diagrama de radiación direccional, permitiendo orientar la antena hacia la zona de cobertura deseada y utilizar mástiles con los diámetros especificados.
/images/catalogue/description/1284/picture1-6af58ca299557-1231x579.jpg

Especificación

Red Inalámbrica

Frecuencia

5GHz

Antena

Diseño de Antena

Cuerno
Rango de Frecuencia y Ganancia de la Antena Inalámbrica

5.15 - 5.95 (GHz) 17 (dBi)
Ancho de haz

30 ° Vertical, 45 ° Horizontal
Relación F/B

> 30 dB

Conector

Conectores de RF

(1) RP-SMA Female, (1) Waveguide Port

Parámetros Físicos

Color

Blanco
Material

Acero inoxidable, Aluminio, Plástico ABS
Código de protección de ingreso

IP55
Dimensiones

208 x 223 x 236 mm
Peso

0.9 kg
Temperatura de funcionamiento

-30 °C a 55 °C
Medio ambiente

Exterior
Método de montaje

Velocidad nominal del viento

160 km/h
