Antena direccional StarterDish 27 dBi Waveguide – Antena parabólica CPE de alta ganancia

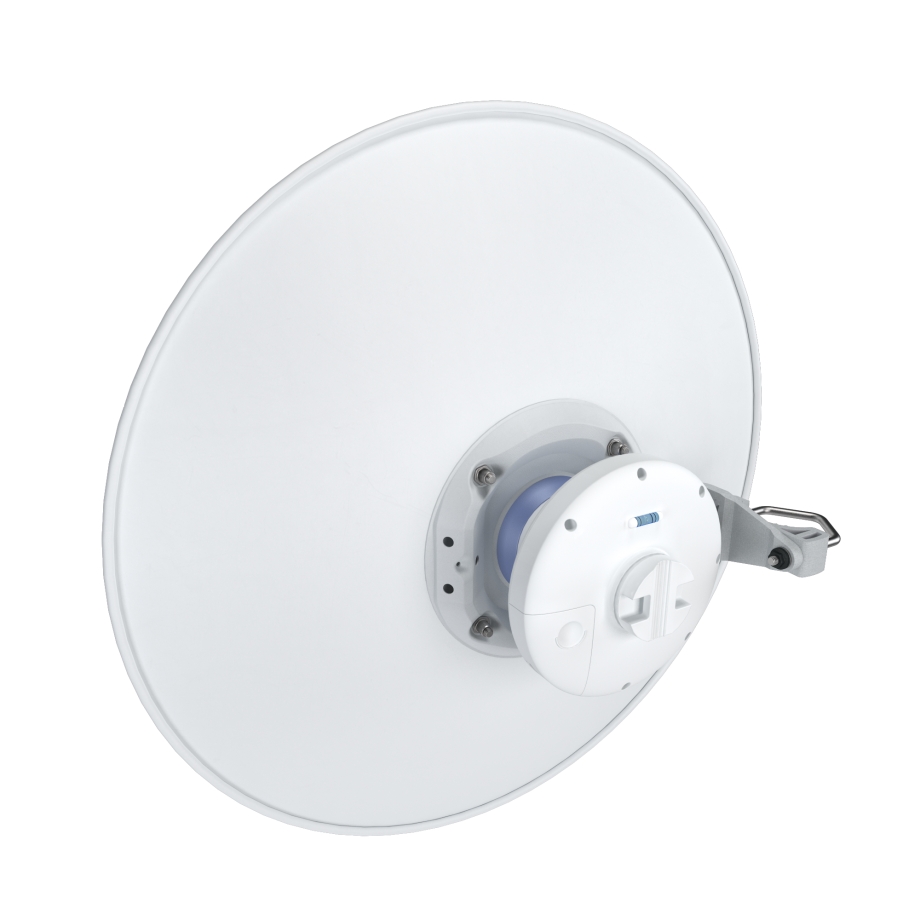

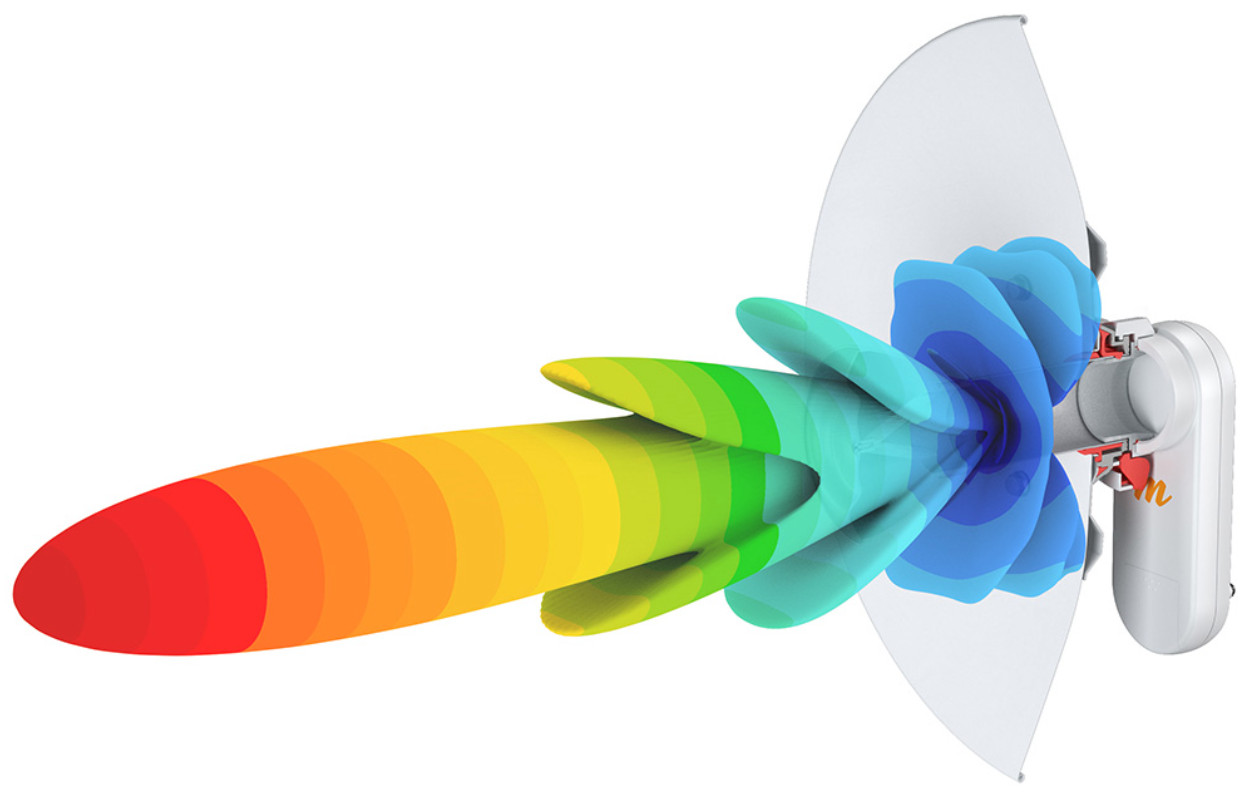

La RF elements StarterDish 27 UM es una antena parabólica direccional para aplicaciones CPE que combina una elevada ganancia con un patrón de radiación concentrado para establecer conexiones inalámbricas en la banda de 5 GHz. Funciona en el rango de frecuencias de 5150 a 5950 MHz, ofrece una ganancia de 27 dBi y utiliza un reflector parabólico para concentrar la radiación en una dirección determinada. Debido a la estrechez de su haz, la orientación precisa de la antena es especialmente importante durante la instalación, ya que debe apuntar hacia el enlace inalámbrico previsto. Con una anchura de haz de 6° a −3 dB tanto en azimut como en elevación, para las polarizaciones horizontal y vertical, presenta un patrón de radiación claramente direccional. Además, su relación delante-atrás mínima de 33 dB indica la diferencia entre la radiación emitida hacia delante y la que se dirige hacia la parte posterior del reflector.

La StarterDish 27 UM se conecta a equipos inalámbricos compatibles mediante un puerto de guía de ondas, en lugar de utilizar un conector coaxial de antena convencional. Entre las plataformas compatibles se encuentran RF elements StarterAdapter SMA, Mimosa C5x y los modelos Ubiquiti PrismStation 5AC, IsoStation 5AC e IsoStation M5. Esta compatibilidad permite elegir entre varias opciones expresamente admitidas al seleccionar el equipo de radio que se utilizará con la antena. El puerto de guía de ondas y el reflector direccional constituyen los elementos principales del conjunto, mientras que la plataforma inalámbrica compatible elegida determina qué equipo se instala junto a ella. Se trata, por tanto, de una solución para instalaciones CPE en las que la radiación direccional y la compatibilidad con los equipos de radio son factores fundamentales.

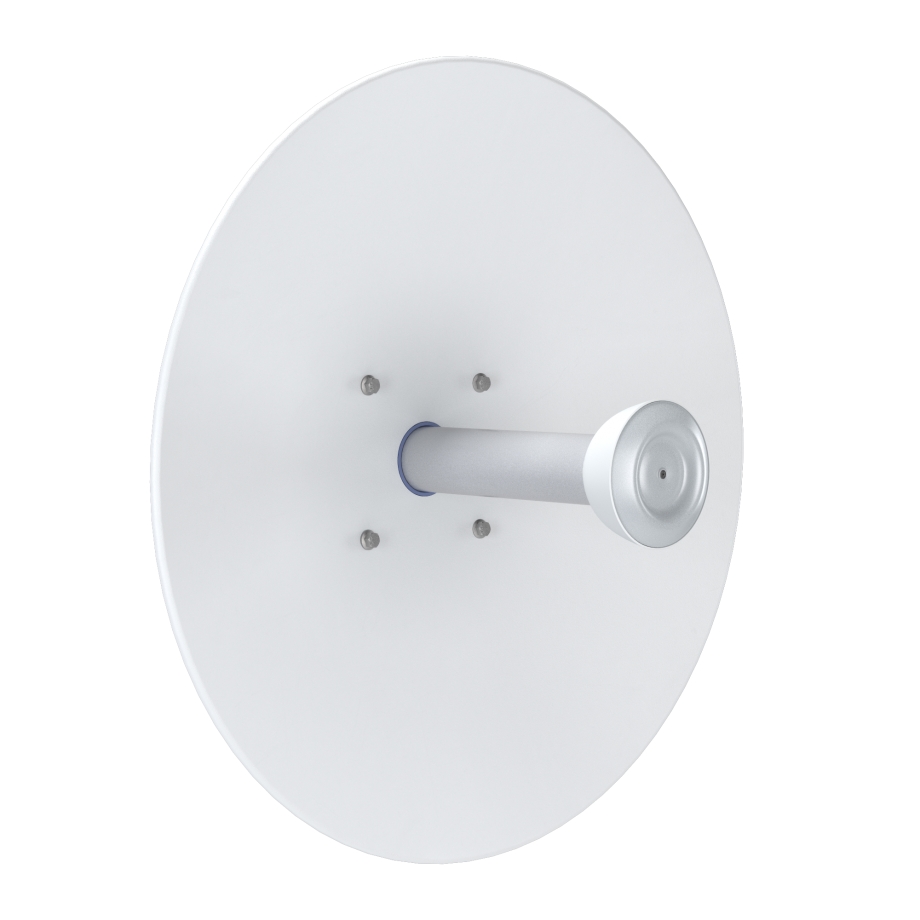

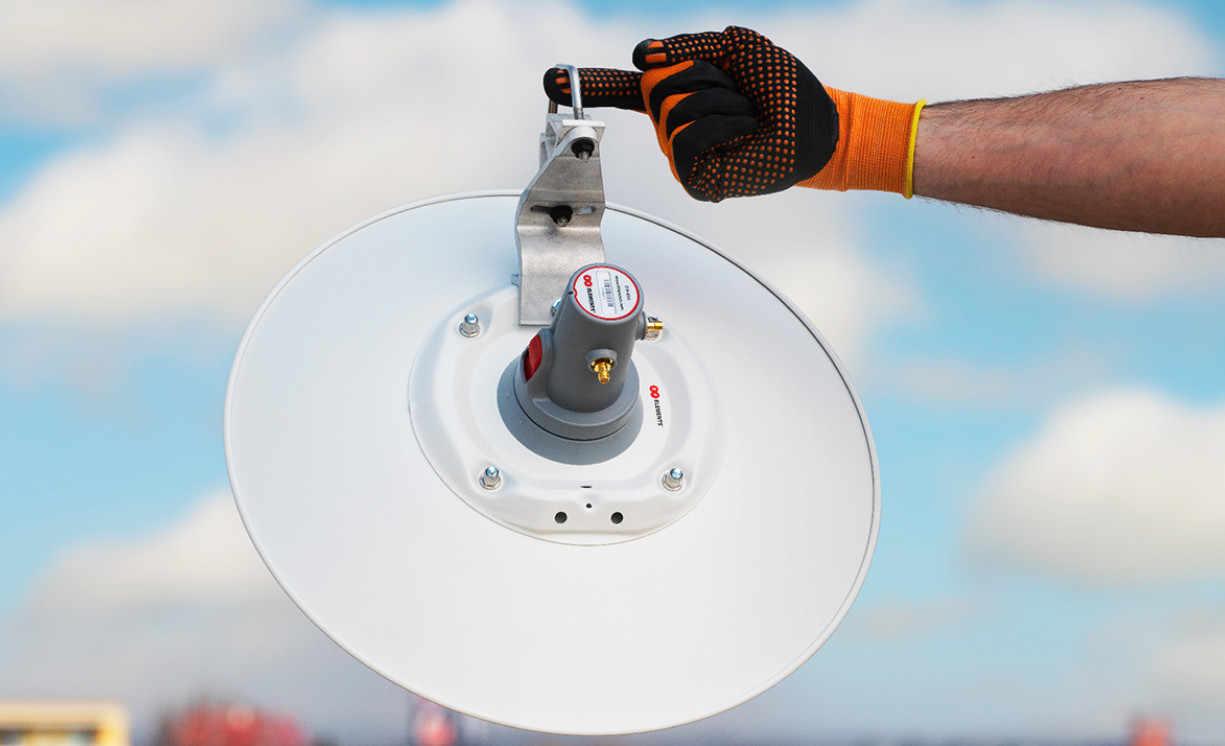

La StarterDish 27 UM incorpora un reflector de aluminio y una estructura preparada para su instalación en exteriores. Su diseño ligero y su sencillo montaje facilitan la preparación de la antena antes de fijarla, mientras que el grado de protección IP65 establece un nivel definido de protección de la carcasa frente a agentes externos. El sistema de montaje admite mástiles con diámetros de entre 20 y 55 mm, aunque el fabricante recomienda utilizar uno cuyo diámetro se aproxime lo máximo posible a 55 mm. Una vez instalada, la antena permite ajustar mecánicamente la elevación en ±15°, de modo que se puede afinar su orientación vertical hacia el enlace previsto. Este ajuste resulta especialmente importante debido a la estrechez del haz, ya que una colocación precisa es esencial para orientar correctamente la antena.

La antena funciona en un rango de temperaturas de −35 °C a +55 °C y presenta una resistencia al viento especificada de hasta 160 km/h. Estas características deben tenerse en cuenta al planificar una instalación exterior y evaluar las condiciones del lugar de montaje. Su construcción combina plástico ABS resistente a los rayos UV, aluminio, acero, acero galvanizado y elementos de fijación de acero inoxidable. Sin embargo, la exposición a condiciones ambientales agresivas, como las presentes en zonas costeras o lugares afectados por gases de chimeneas, fábricas químicas o actividad volcánica, puede provocar una oxidación prematura del cuerpo de la antena. Para instalaciones en este tipo de entornos, RF elements recomienda utilizar antenas de la gama UltraDish. Esta diferencia conviene tenerla en cuenta al seleccionar equipos para emplazamientos donde la exposición ambiental pueda afectar a la antena con el paso del tiempo.
