Antena direccional StarterDish 24 dBi, guía de ondas | Antena parabólica de alta ganancia para CPE

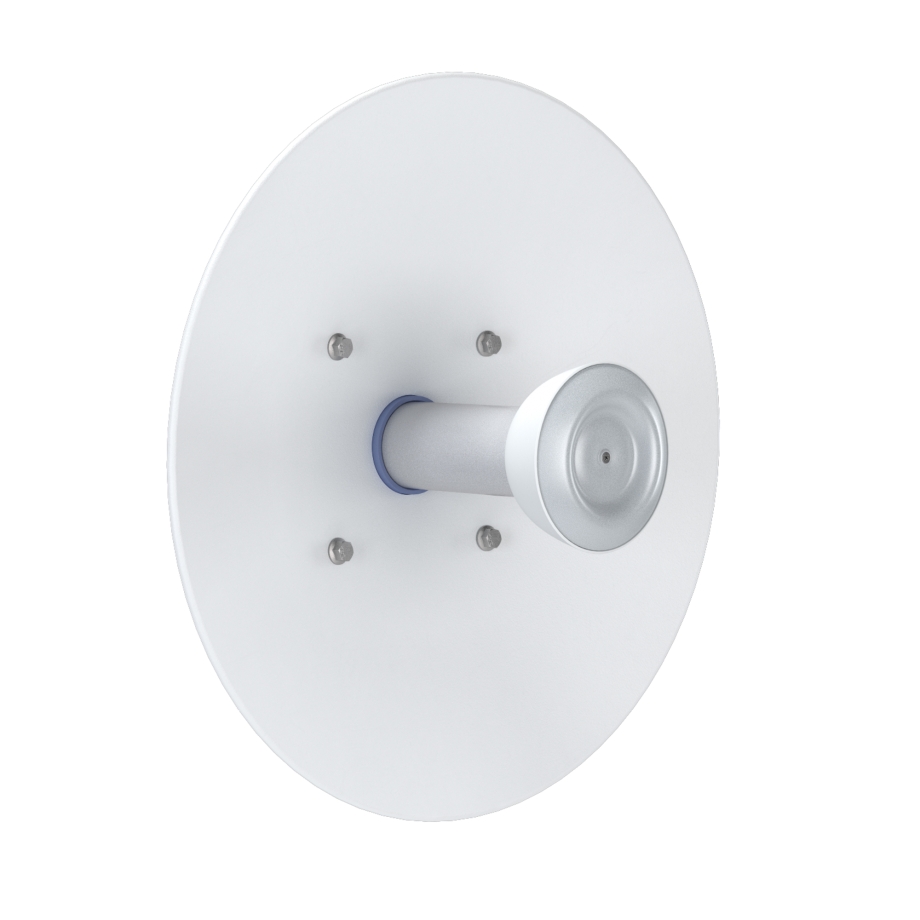

La RF elements StarterDish 24 UM es una antena parabólica direccional para aplicaciones CPE que trabaja en el rango de frecuencias de 5150 a 5950 MHz. Con una ganancia de 24 dBi y un patrón de radiación estrecho, concentra la transmisión inalámbrica en una dirección determinada, por lo que resulta importante orientar la antena con precisión durante la instalación. Su reflector parabólico concentra la señal en un haz con una anchura de 8° tanto en el plano horizontal como en el vertical, medida a −3 dB. Esta cobertura concentrada resulta especialmente relevante al establecer enlaces entre dispositivos inalámbricos compatibles que deben apuntar uno hacia el otro. La StarterDish 24 UM combina el reflector direccional con una conexión por guía de ondas para equipos inalámbricos compatibles.

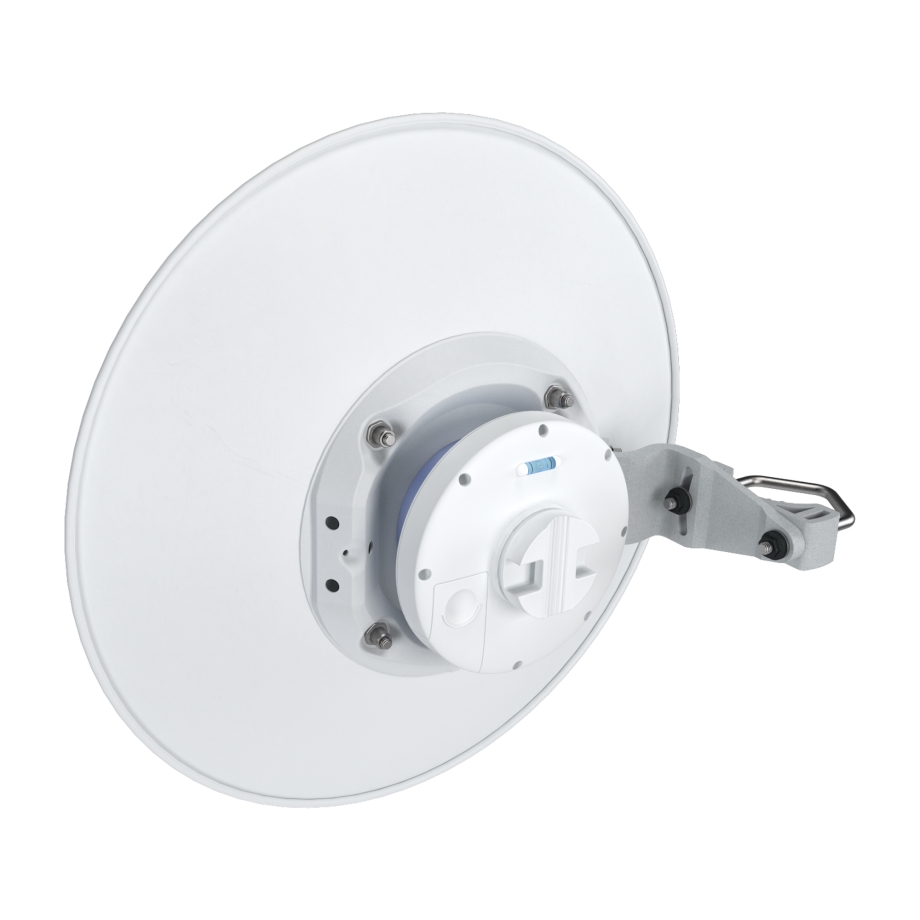

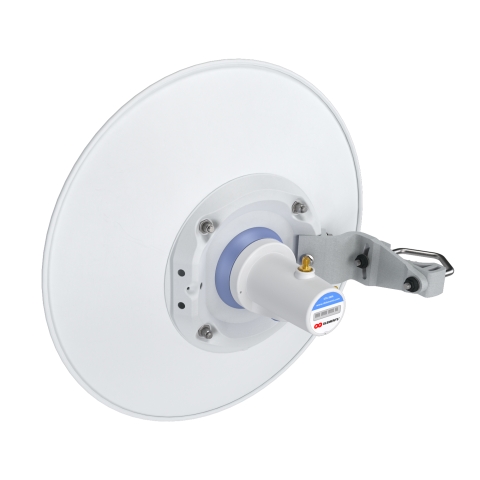

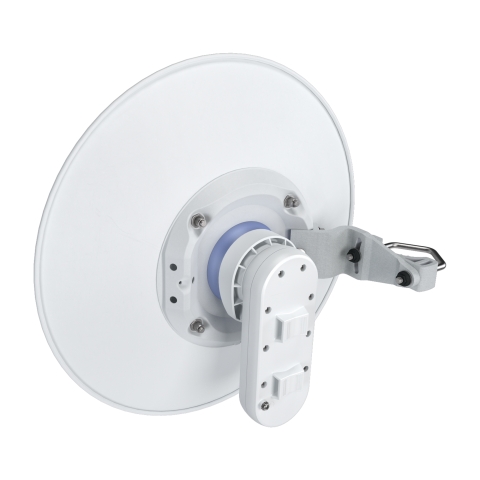

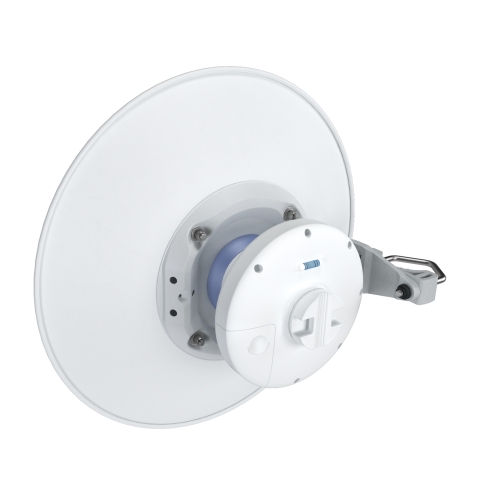

La antena es compatible con Ubiquiti PrismStation 5AC, IsoStation 5AC e IsoStation M5, así como con Mimosa C5x. También admite el RF elements StarterAdapter SMA, que amplía las opciones de conexión a otros equipos compatibles mediante el sistema de adaptadores del fabricante. De este modo, un mismo modelo de antena puede utilizarse con distintas plataformas inalámbricas compatibles sin modificar el diseño básico del reflector. La conexión por guía de ondas sirve de interfaz con el dispositivo inalámbrico compatible, en lugar de recurrir a una conexión convencional mediante cable coaxial en la antena. Las antenas StarterDish 24 UM se suministran en económicos paquetes de cinco unidades, lo que permite disponer de varias antenas direccionales idénticas para instalaciones que requieren más de una unidad.

La StarterDish 24 UM combina un reflector de aluminio con un sistema de montaje preparado para instalaciones en exteriores y para ajustar la orientación de la antena. Antes de instalarla, es necesario montar la antena, que posteriormente puede fijarse a mástiles de entre 20 y 55 mm de diámetro. RF elements recomienda elegir un mástil cuyo diámetro sea lo más próximo posible a 55 mm. Una vez fijada, permite ajustar la inclinación vertical en un margen de ±15° para orientar con mayor precisión la antena hacia el enlace inalámbrico previsto. Este ajuste, junto con la estrecha anchura del haz, hace que la colocación cuidadosa sea especialmente importante para dirigir la cobertura hacia la zona deseada. El sistema de sujeción permite modificar el ángulo de elevación sin necesidad de alterar el propio reflector.

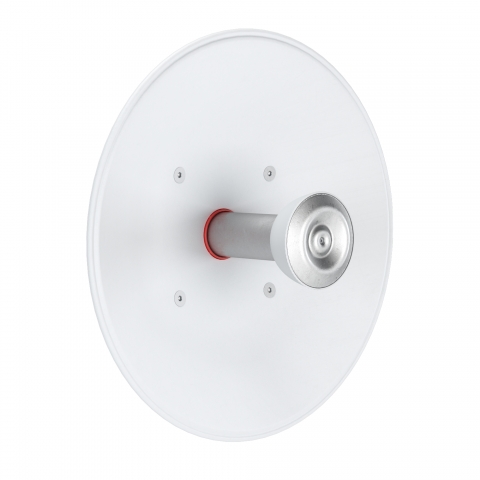

La antena está fabricada con plástico ABS resistente a los rayos UV, aluminio, acero y acero galvanizado, e incorpora elementos de montaje de acero inoxidable. Su grado de protección IP65 y su rango de temperatura de funcionamiento, de −35 °C a +55 °C, establecen las condiciones para su uso en exteriores. La estructura está diseñada para soportar velocidades de viento de hasta 160 km/h, un aspecto importante al elegir un lugar de instalación expuesto. No obstante, los entornos especialmente agresivos, como las zonas costeras, los lugares expuestos a gases de chimeneas, las fábricas de productos químicos y las regiones volcánicas, pueden provocar la oxidación prematura del cuerpo de la antena. Para instalaciones en estas condiciones, RF elements recomienda utilizar antenas de su gama UltraDish. La StarterDish 24 UM se suministra en paquetes de cinco unidades, todas con la misma construcción y las mismas características de montaje.
