QuPS4 Toma y enchufe de alimentación exterior de 4 pines para antenas QuWireless y QuRouter

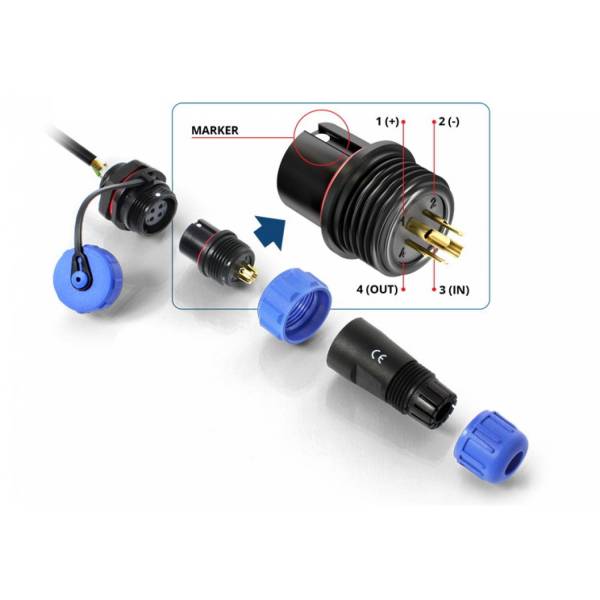

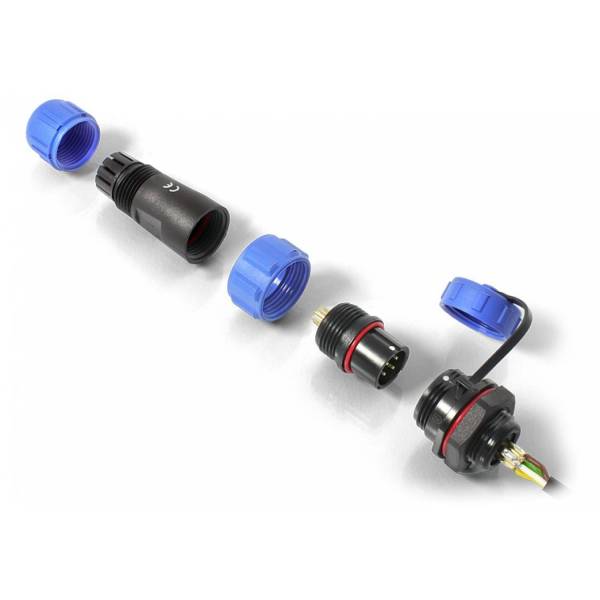

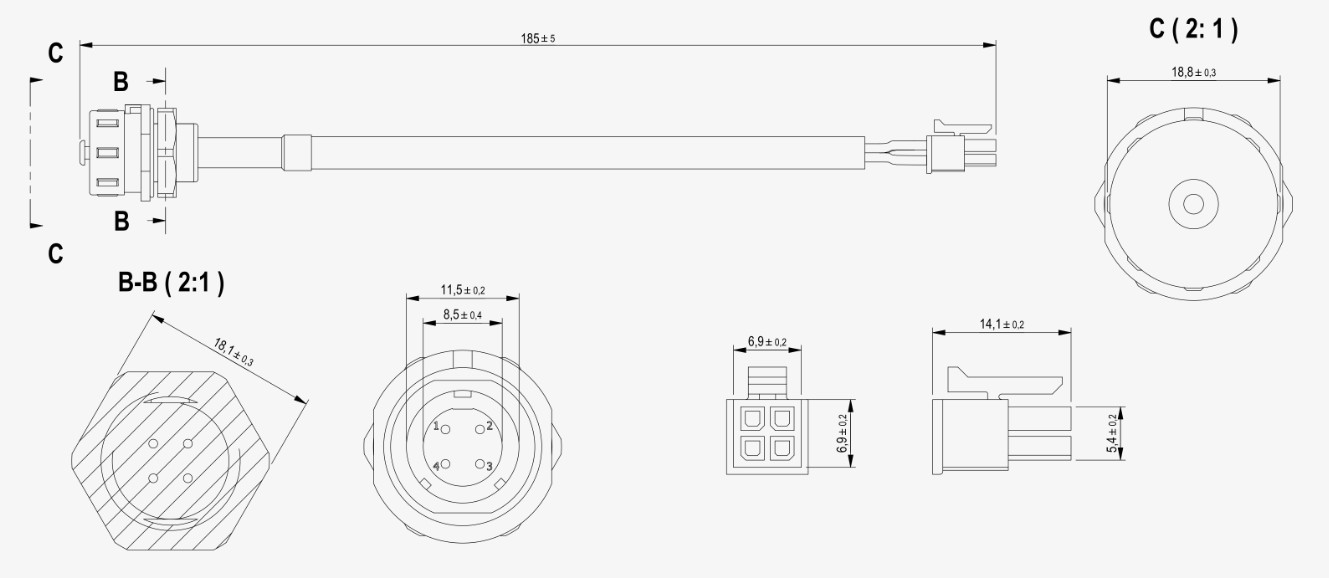

QuWireless QuPS4 es un conjunto impermeable de toma y conector de 4 pines para uso en exteriores con antenas QuWireless cuando no se utiliza la alimentación Passive PoE. En su lugar, permite la conexión directa a una fuente de alimentación DC y transmite tanto la alimentación como los datos a través de la misma interfaz de 4 pines. El pinout asigna conexiones independientes para alimentación, masa, entrada de datos y salida de datos, definiendo con claridad la función del conjunto dentro de la instalación de la antena. QuPS4 combina un conector SP1310/P4I-N de 4 pines con un conector Micro-Fit 3.0 de 4 pines en disposición 2x2, unidos mediante un cable flexible de cuatro conductores y 150 mm de longitud. Esta configuración establece la conexión necesaria entre la interfaz de alimentación externa y el conector interno sin recurrir a la función de alimentación Passive PoE de la antena.

El conector exterior cuenta con protección IP68 y funciona en un rango de temperatura de −25 °C a +70 °C, por lo que resulta adecuado para instalaciones expuestas a condiciones ambientales variables. Sus límites eléctricos son de hasta 5 A y 200 V, mientras que el conector principal está especificado para un mínimo de 500 ciclos de acoplamiento y el conector Molex para al menos 250. El cable utiliza conductores flexibles de 0,5 mm² y la carcasa del conector tiene una clasificación de inflamabilidad UL94V-0. En conjunto, QuPS4 es un conjunto de conexión específico para alimentación directa en DC y para integrar alimentación y datos mediante una interfaz de 4 pines con antenas QuWireless.
