Antena LTE QuMax XR High Band para Teltonika RUT240/950/955/X09/X11

QuWireless QuMax XR LTE High Band combina una antena LTE direccional con una carcasa para exteriores diseñada para alojar determinados routers Teltonika. Su arquitectura direccional está pensada para instalaciones fijas en las que es necesario establecer una conexión con una estación base situada a larga distancia, y QuWireless la presenta como la antena LTE direccional más potente de su gama. La antena cubre los rangos de 694-960 MHz y 2,3-2,7 GHz, correspondientes a las bandas LTE y 5G indicadas para este producto. Dentro de estos rangos, las bandas LTE/5G compatibles se gestionan mediante la misma estructura de antena integrada, sin necesidad de utilizar antenas externas independientes. La ganancia es de 6 dBi en el rango de frecuencias inferior y alcanza 13 dBi entre 2,3 y 2,7 GHz, donde la versión High Band ofrece su mayor ganancia especificada.

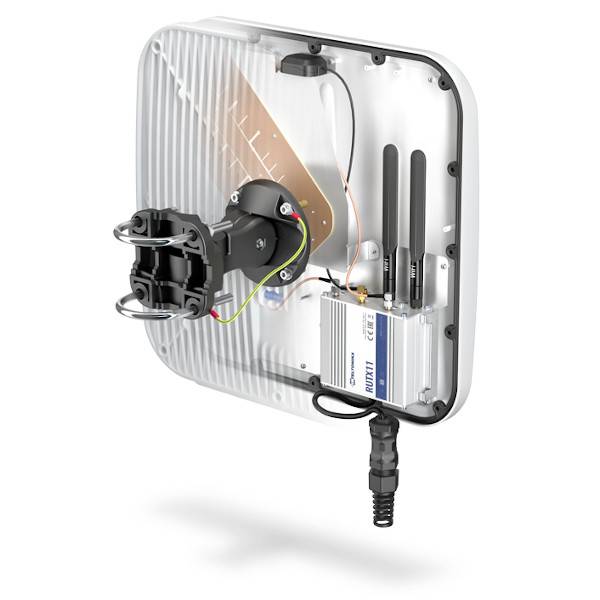

La polarización dual X-Pol se combina con una impedancia de 50 Ω, mientras que el ancho de haz varía en función de la frecuencia. En la banda inferior es de 70°/70°, mientras que entre 2,3 y 2,7 GHz se reduce a 30°/30°, concentrando más la radiación en la dirección prevista a frecuencias más altas. La carcasa también dispone de espacio para instalar antenas GPS y WiFi internas originales de Teltonika junto con el router. De este modo, la antena LTE direccional, el router y las antenas internas Teltonika opcionales pueden integrarse en una única instalación exterior.

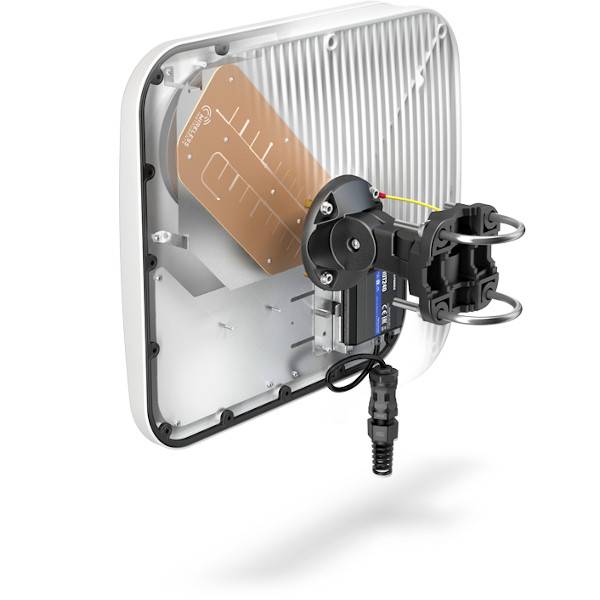

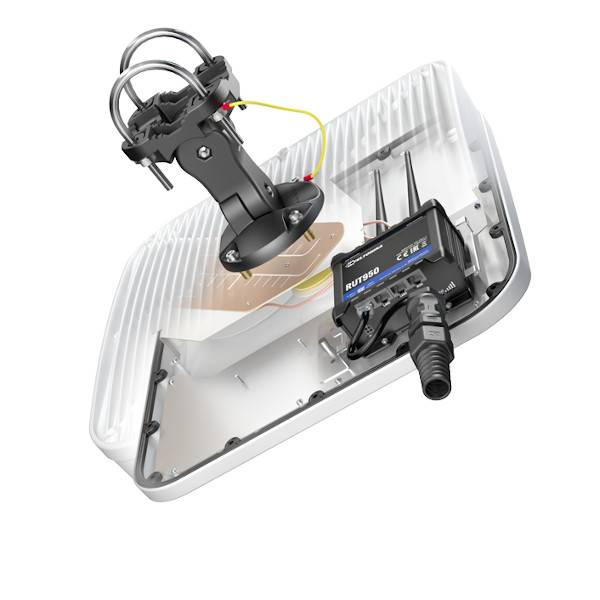

La carcasa del QuMax XR LTE High Band está diseñada para integrar directamente routers Teltonika compatibles, entre ellos RUT200, RUT240, RUT241, RUT900, RUT901, RUT950, RUT951, RUT955, RUT956, RUTX09 y RUTX11. El router se instala en el interior de la carcasa IP67, prevista para uso en exteriores y para instalaciones industriales fijas. Un soporte de montaje universal permite fijarla a mástiles con diámetros de 25 a 66 mm, mientras que el par de apriete recomendado para la carcasa es de 0,6-0,8 Nm. El rango de temperatura de funcionamiento se extiende de -40 °C a 80 °C, manteniendo el conjunto dentro de las condiciones ambientales especificadas.

La conexión se realiza mediante RJ45 y la compatibilidad con Passive PoE permite integrar tanto la conexión de red como la alimentación en la instalación. Al situarse el router dentro de la carcasa de la antena, el equipo de red activo pasa a formar parte del mismo conjunto físico que la antena direccional. La carcasa está fabricada en ABS, aluminio, PTFE y fibra de vidrio y cuenta con protección IP67. Junto con el espacio dedicado al router, el sistema de montaje en mástil y la posibilidad de instalar antenas GPS y WiFi internas originales de Teltonika, la carcasa constituye una plataforma de montaje completa para los componentes de router y antena compatibles con el sistema QuMax XR LTE High Band.
