Antena horn Mimosa N5-X16 de 16 dBi para C5x | 4900–6400 MHz

La Mimosa N5-X16 es una antena de bocina modular diseñada específicamente para utilizarse con la radio Mimosa C5x y amplía la configuración de antena nativa de la radio con una opción de 16 dBi de ganancia. Forma parte de la familia de antenas N5-X con conexión Twist-On, desarrollada para el funcionamiento del C5x en el rango de frecuencias ampliado de 4,9 a 6,4 GHz, siempre que la normativa local lo permita. Al conectarse directamente mediante la interfaz Mimosa N5-X Twist-On, la N5-X16 mantiene el concepto integrado de la plataforma C5x y, al mismo tiempo, aporta un patrón de radiación y un nivel de ganancia diferentes. Su polarización dual-slant de 45° coincide con la configuración utilizada en toda la familia N5-X, por lo que la antena forma parte del sistema modular C5x y no actúa como un componente RF independiente de uso general.

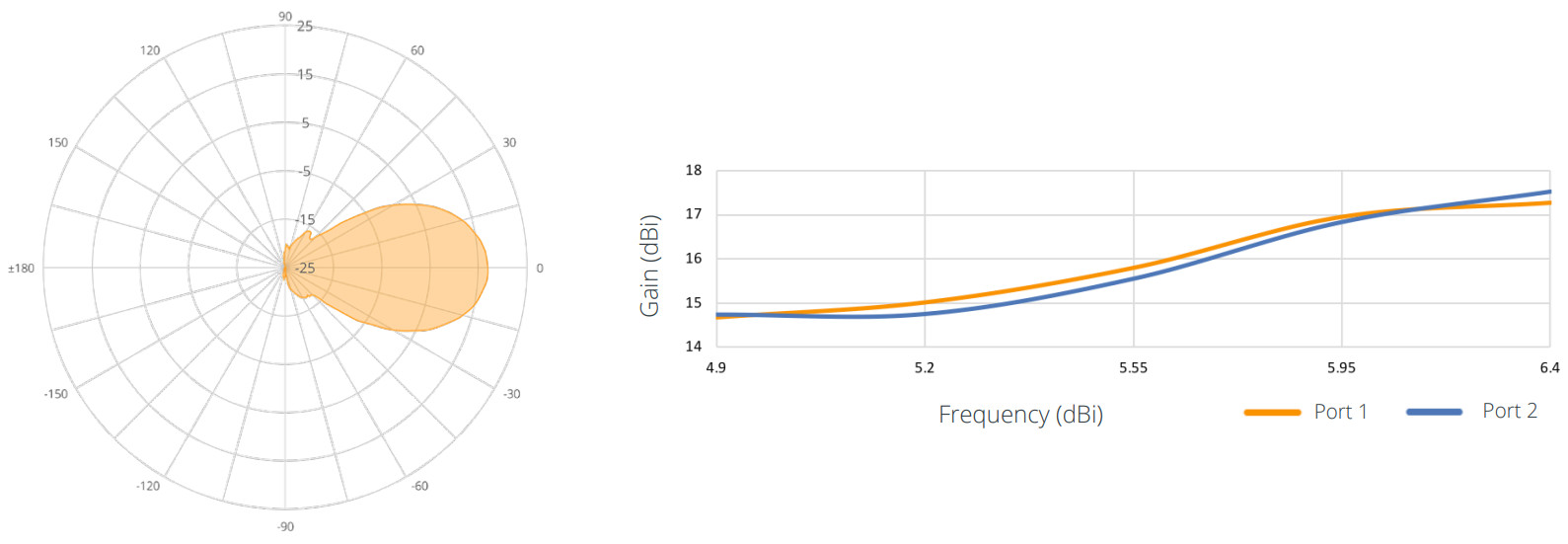

Con un ancho de haz simétrico de 22° a 3 dB, la N5-X16 ofrece un patrón de radiación considerablemente más concentrado que la configuración de antena nativa de 8 dBi de la radio C5x. Una relación frontal/trasera mínima de 50 dB y una relación frontal/lateral mínima de 43 dB caracterizan además la capacidad de la antena para concentrar la energía RF en la dirección principal y limitar al mismo tiempo la radiación hacia la parte posterior y los laterales. Mimosa indica específicamente que la familia N5-X está optimizada para aislar el ruido mediante una elevada supresión de lóbulos laterales. De este modo, la N5-X16 constituye la opción direccional de 16 dBi dentro de la gama más amplia de antenas modulares para C5x.

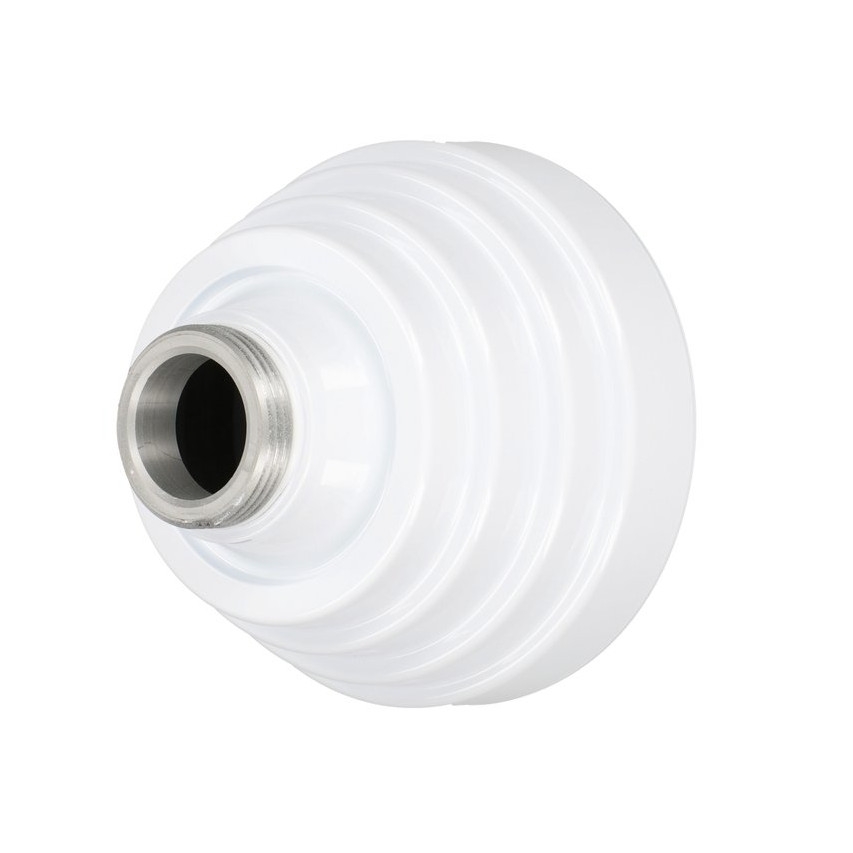

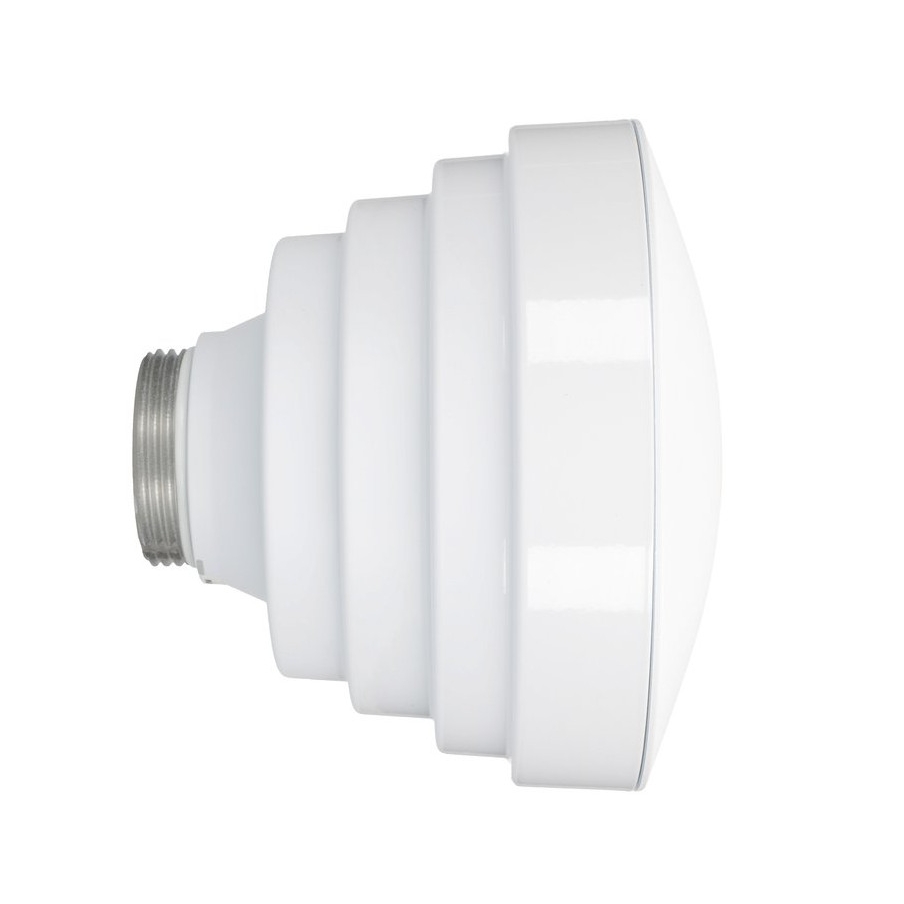

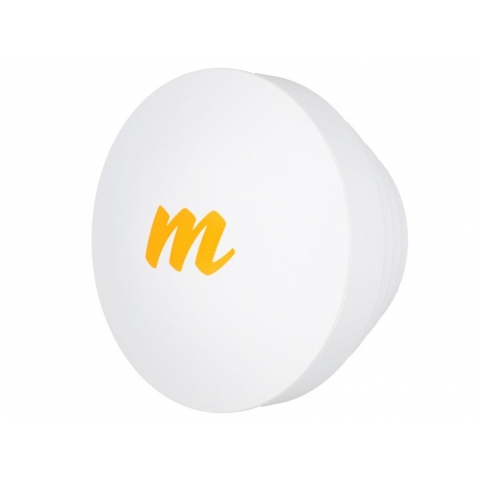

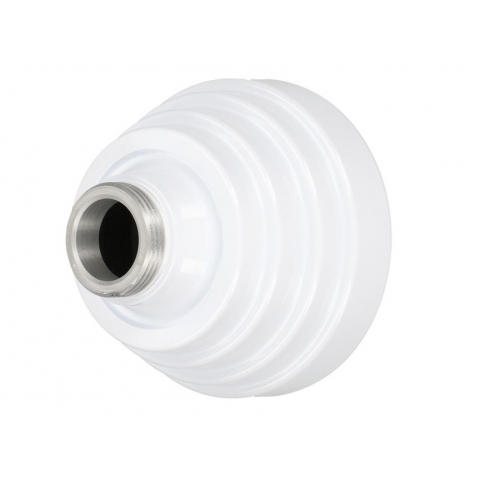

La N5-X16 es una de las cuatro opciones de antena modular con conexión Twist-On disponibles para el C5x, junto con las variantes de 12, 20 y 25 dBi. Este planteamiento modular permite combinar la misma plataforma de radio C5x con distintas configuraciones de antena, manteniendo una conexión mecánica y RF directa a través de la interfaz N5-X dedicada. La N5-X16 utiliza un diseño de bocina, pesa 0,61 kg y tiene un diámetro de 160 mm y una profundidad de 116 mm. Estas dimensiones permiten tener en cuenta los requisitos físicos de instalación, mientras la antena permanece conectada directamente a la radio compatible sin necesidad de una conexión de antena independiente. El formato Twist-On también facilita el cambio entre distintas configuraciones de antena dentro del ecosistema C5x.

La instalación en exteriores se apoya en el diseño mecánico tanto de la N5-X16 como de la radio C5x compatible. La antena está especificada para soportar velocidades de viento de hasta 200 km/h, con una carga de viento de 5,13 kg a 160 km/h. El C5x complementa este conjunto con una carcasa de aluminio fundido a presión, recubrimiento estabilizado frente a los rayos UV, dos abrazaderas integradas para montaje en poste y un terminal de puesta a tierra. Su grado de protección IP55 y su rango de temperatura de funcionamiento de −40 °C a +55 °C definen las condiciones ambientales de la plataforma de radio. La N5-X16 se conecta directamente mediante la interfaz Mimosa N5-X Twist-On y pasa a formar parte integrada de la instalación C5x. En conjunto, la antena y la radio combinan características RF direccionales, protección para exteriores, elementos de montaje e integración modular en un único sistema.
