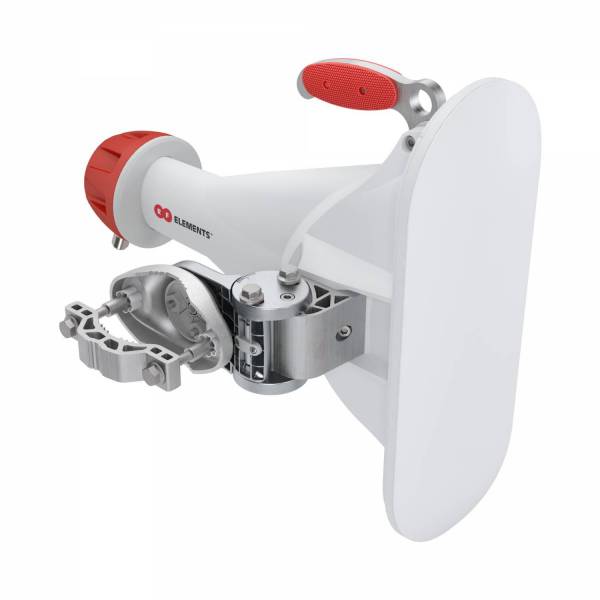

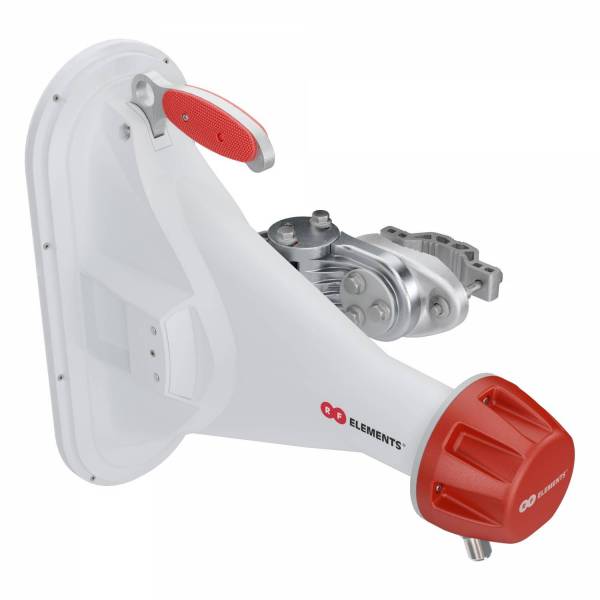

Antena sectorial de bocina asimétrica de 90°, 2x N hembra | 5180-6000 MHz

Las antenas de bocina asimétricas de la serie CC de RF elements son antenas direccionales para redes inalámbricas que operan en el rango de frecuencias de 5180 a 6000 MHz. Su patrón de radiación asimétrico presenta diferentes ángulos de apertura en los planos horizontal y vertical, lo que permite orientar la cobertura según las necesidades de cada instalación. A diferencia de las antenas con ángulos de apertura similares en ambos planos, esta configuración permite considerar por separado la cobertura horizontal y la distribución vertical de la señal durante la planificación de la red. La serie combina una elevada eficiencia de radiación con un patrón estable en todo el rango de frecuencias de funcionamiento, por lo que resulta adecuada para agrupaciones de puntos de acceso de alta densidad y emplazamientos donde se instalan varias antenas muy próximas entre sí.

El diseño de bocina proporciona patrones de radiación precisos y un excelente rechazo del ruido, lo que ayuda a controlar la dirección de las señales transmitidas y recibidas. En comparación con las antenas sectoriales tradicionales de tipo patch array, la serie Asymmetrical Horn CC mantiene una mayor estabilidad del patrón de radiación en todo su ancho de banda operativo. Esta característica resulta especialmente importante en instalaciones donde se necesita mantener una cobertura uniforme en las distintas frecuencias utilizadas por los equipos de radio conectados. Cada antena cuenta con polarización lineal doble, horizontal y vertical, y dos conectores N Female para su conexión a equipos de radio compatibles. Los distintos ángulos de apertura disponibles en la serie permiten seleccionar una antena según la zona que se desea cubrir, su ubicación y la disposición de los sectores inalámbricos adyacentes.

La serie Asymmetrical Horn CC permite dirigir la cobertura inalámbrica hacia una zona determinada y limitar al mismo tiempo la radiación no deseada fuera de ella. Estas características resultan especialmente útiles en instalaciones con una alta concentración de puntos de acceso, donde la planificación precisa de la cobertura y el rechazo de las interferencias son aspectos importantes. Las antenas mantienen una ganancia y unas características de radiación estables en todo su ancho de banda operativo, lo que favorece una cobertura direccional uniforme dentro del rango de frecuencias especificado. Gracias a la geometría asimétrica del haz, los responsables de la planificación de la red pueden evaluar por separado la cobertura horizontal necesaria y la extensión vertical del patrón de radiación, en lugar de utilizar un único ángulo para ambas direcciones.

Cada antena utiliza una configuración de doble polarización, con conexiones N Female independientes para las polarizaciones horizontal y vertical. Su impedancia de 50 ohmios y los conectores de radiofrecuencia estándar permiten la integración con equipos de radio compatibles. Los modelos de la serie presentan diferentes valores de ganancia y ángulos de apertura horizontal y vertical, lo que facilita la elección de una configuración adecuada para la distribución de la red. Un haz horizontal más estrecho puede utilizarse cuando es necesario concentrar la cobertura en una zona angular más reducida, mientras que una configuración más amplia puede emplearse en instalaciones que requieren cubrir un sector mayor. Estas características son especialmente relevantes al planificar varios sectores inalámbricos o instalar múltiples antenas en un mismo emplazamiento, donde es importante considerar la relación entre los patrones de radiación de los sectores adyacentes.

Las antenas de bocina asimétricas de la serie CC de RF elements están diseñadas para instalaciones en exteriores y cuentan con una carcasa con grado de protección IP55. Su construcción combina plástico ABS resistente a los rayos UV, policarbonato, HDPE, aluminio y acero inoxidable. Las antenas están especificadas para resistir velocidades del viento de hasta 160 km/h, por lo que pueden instalarse en ubicaciones expuestas siempre que se respeten las condiciones ambientales indicadas. La combinación de una construcción resistente a la intemperie y una geometría de radiación direccional permite utilizar esta serie en instalaciones inalámbricas exteriores donde deben tenerse en cuenta tanto el sistema de fijación como la orientación de la antena. La carcasa y los elementos de montaje forman un conjunto integrado, preparado para su instalación sobre una estructura de soporte adecuada.

El sistema de montaje permite fijar las antenas a mástiles y ajustar mecánicamente su orientación tanto en azimut como en elevación. De este modo, durante la instalación se pueden modificar la dirección horizontal y el ángulo de inclinación vertical para orientar el patrón de radiación hacia la zona de cobertura prevista. El ajuste del azimut modifica la dirección hacia la que apunta la antena, mientras que el ajuste de elevación permite orientar el haz principal hacia arriba o hacia abajo respecto a la posición de montaje. Esta posibilidad de ajuste resulta especialmente importante en las antenas direccionales, ya que su orientación determina la dirección del haz principal. Cada modelo presenta sus propias dimensiones de montaje, diámetros de mástil admitidos y rangos de ajuste, de modo que la instalación puede planificarse según la antena seleccionada y la estructura de soporte disponible. Estos ajustes mecánicos también permiten afinar la orientación durante la instalación sin modificar la configuración del haz elegida.
