Inyector PoE pasivo Alfa APOE01 | Adaptador Ethernet 48V para MikroTik

El APOE01 es un inyector PoE pasivo que combina alimentación y datos Ethernet a través de conectores RJ45 de entrada y salida. La conexión de datos de entrada atraviesa el inyector, mientras que la alimentación se incorpora en el lado de salida conforme a la asignación de pines definida. Los pares de transmisión y recepción permanecen en los pines 1, 2, 3 y 6, mientras que los pines 4 y 5 suministran +48 V en la salida y los pines 7 y 8 corresponden a tierra. Como la entrada y la salida comparten una tierra común, la disposición de las conexiones eléctricas se mantiene de forma coherente en todo el dispositivo. Por ello, la asignación de pines debe tenerse en cuenta al utilizar el inyector con equipos que empleen el mismo esquema de conexión PoE pasivo.

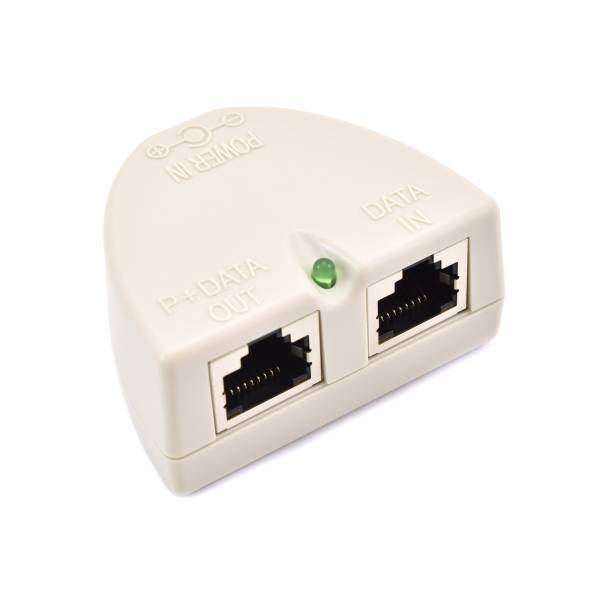

El inyector dispone de conectores RJ45 independientes para la entrada y la salida, de modo que la conexión de red atraviesa la unidad mientras la alimentación se añade en el conector de salida. En el lado de entrada, los pines 4 y 5 no están conectados, mientras que los pines correspondientes de la salida suministran +48 V; los pines 7 y 8 están conectados a tierra en ambos lados. Esta disposición mantiene separados los conductores de alimentación de los pares de datos y muestra cómo ambas funciones se combinan dentro de una única conexión Ethernet. Para la planificación de la instalación, el APOE01 está especificado para funcionar entre -30 y 60 °C y para almacenarse entre -40 y 70 °C. Estos intervalos definen los límites ambientales indicados para el funcionamiento y el almacenamiento.
