Antena de panel interior Alfa APA-M25 | Antena Wi‑Fi de doble banda 2,4/5 GHz, 8/10 dBi, RP-SMA

La APA-M25 es una antena panel de alta ganancia y doble banda para interiores, diseñada para funcionar en las bandas de 2,4 GHz y 5 GHz. Cubre de 2,4 a 2,5 GHz y de 5,150 a 5,875 GHz, por lo que una sola antena puede utilizarse en ambos rangos de frecuencia compatibles sin necesidad de recurrir a unidades monobanda independientes. Emplea un diseño patch direccional, que concentra el patrón de radiación en una dirección determinada en lugar de distribuir la energía por igual alrededor del punto de instalación. Por este motivo, la ubicación y la orientación de la antena son factores importantes durante el despliegue, ya que está concebida para dirigir la cobertura hacia una zona concreta. El mismo panel puede utilizarse, por tanto, en instalaciones que trabajen en cualquiera de las dos bandas admitidas, simplificando la elección de antena para equipos de doble banda.

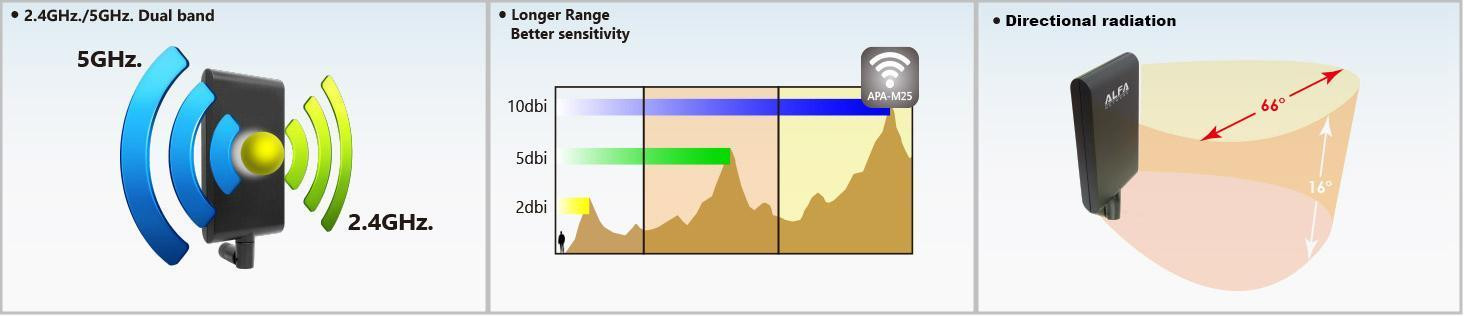

La ganancia es de 8 dBi en la banda de 2,4 GHz y de 10 dBi en la banda de 5 GHz, por lo que la ganancia especificada es mayor a 5 GHz. La polarización lineal vertical determina la orientación que debe mantener la antena respecto a otros equipos inalámbricos con polarización vertical. El ancho de haz especificado es de 16 grados en el plano vertical y de 66 grados en el horizontal, lo que genera un patrón relativamente estrecho en vertical y más amplio en horizontal. Este perfil direccional permite orientar la antena hacia la zona de cobertura prevista y reducir la radiación innecesaria fuera de esa dirección. Un V.S.W.R. máximo de 2.0:1 define el comportamiento de adaptación de impedancia especificado en las frecuencias compatibles.

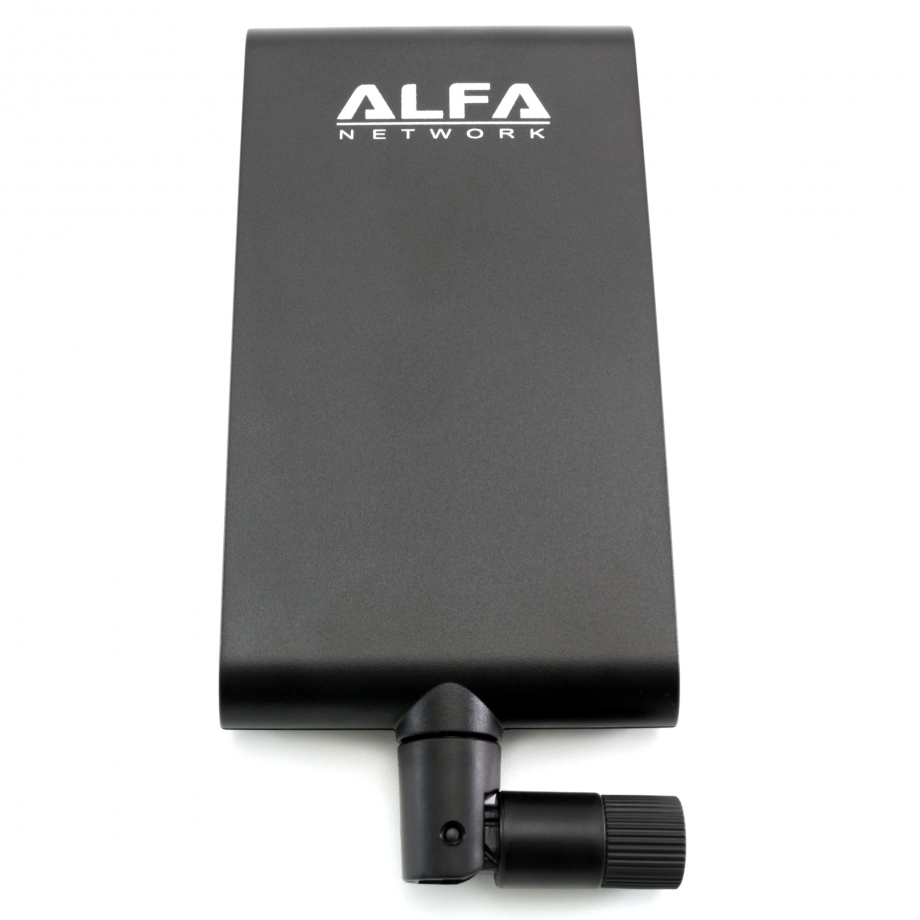

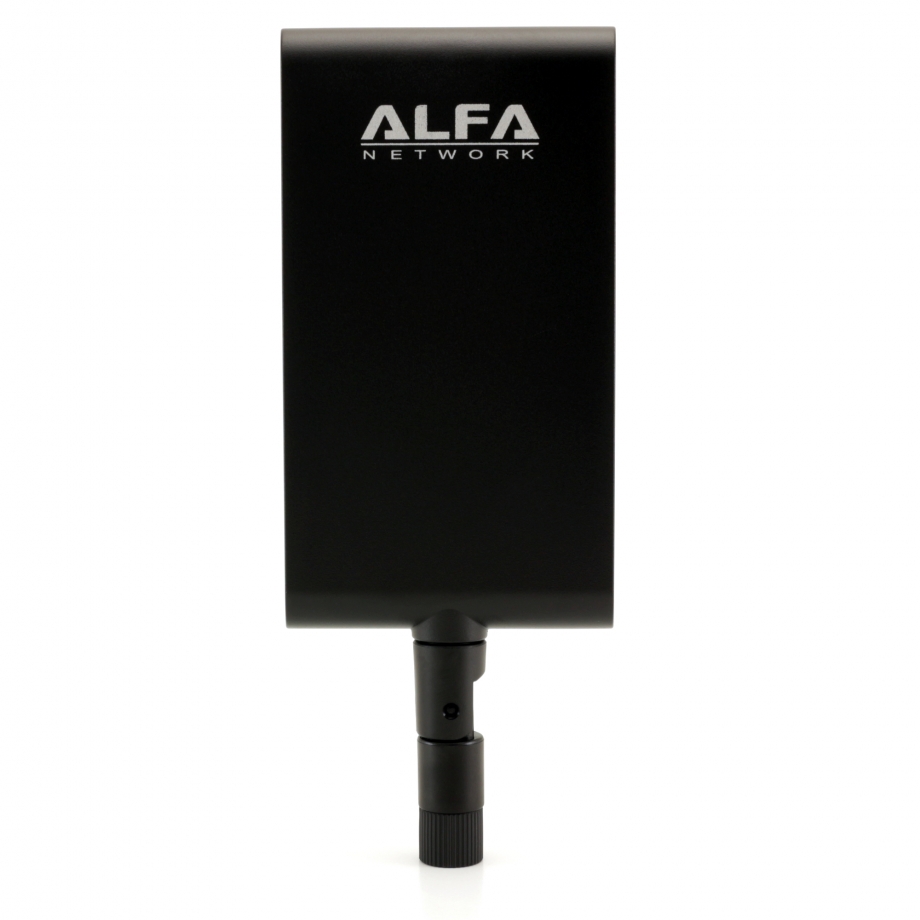

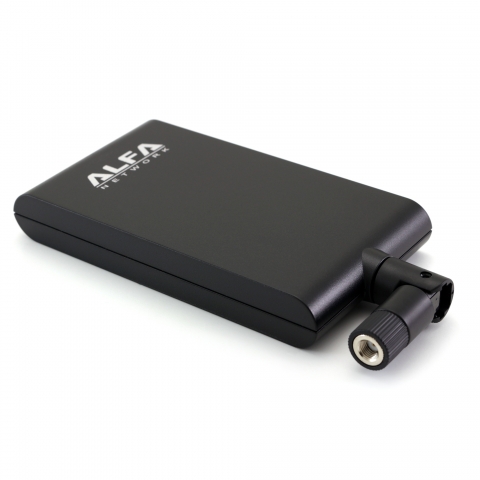

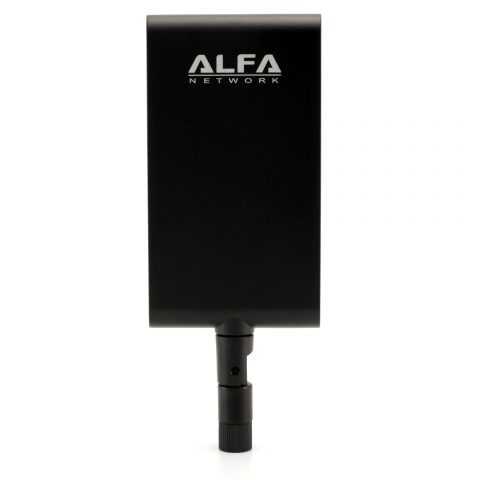

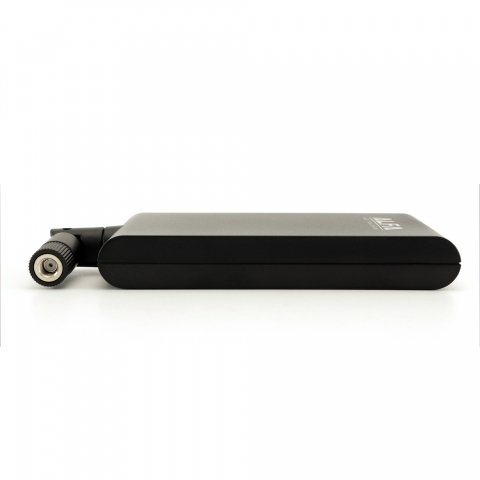

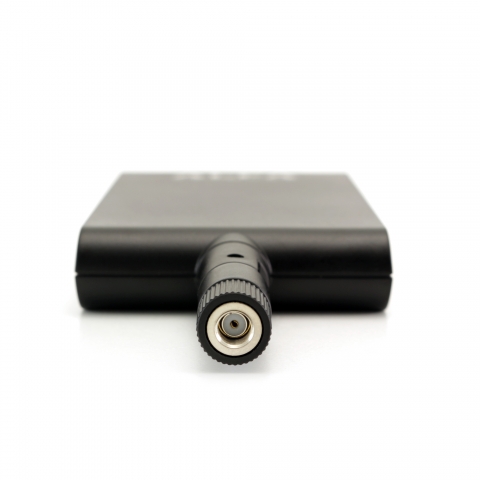

La APA-M25 utiliza un conector RP-SMA Plug (Male), que actúa como interfaz RF para conectarla a equipos inalámbricos o cableado compatibles con el tipo de conector correspondiente. El panel mide 167,3 × 66 × 18 mm, unas dimensiones que permiten tener en cuenta el espacio necesario durante la planificación de una instalación interior. Su formato rectangular compacto facilita la integración en ubicaciones donde el área disponible debe admitir un panel de aproximadamente 167 mm de altura y 66 mm de ancho. La profundidad de 18 mm también sirve como referencia para calcular el espacio necesario alrededor del cuerpo de la antena y del conector durante la instalación.

Las características de radiación de la antena se definen en los planos XY, YZ y ZX para los rangos de frecuencia compatibles, aportando información sobre la distribución de la energía de la señal alrededor del panel. En 2,4 GHz se muestran patrones para 2400, 2450 y 2500 MHz, mientras que en 5 GHz se representan varios puntos a lo largo de la banda admitida hasta 5875 MHz. Estos patrones muestran que la respuesta de la antena varía según la dirección y la frecuencia, un aspecto relevante al decidir cómo orientar el panel dentro de una instalación interior. Junto con el tipo de conector y las dimensiones del cuerpo, estas características proporcionan la información clave para planificar la ubicación física, la orientación de la antena y su conexión a equipos RF compatibles sin recurrir a un enfoque de instalación omnidireccional.
