Antena exterior combinada 3G/4G LTE, Wi-Fi, GPS y GLONASS IP67

La JCE058 es una antena combinada para GPS, GSM y WiFi que integra tres funciones inalámbricas en una única carcasa compacta con montaje mediante rosca. El módulo GPS funciona a 1575,42 MHz con polarización circular dextrógira (RHCP) e incorpora un amplificador de bajo ruido con una ganancia de 28 ± 2 dB, lo que ayuda a reforzar la señal de posicionamiento recibida antes de transmitirla al equipo conectado. Funciona con una alimentación de 2,2 a 5 V CC y tiene un consumo de entre 5 y 15 mA. El elemento GSM cubre las bandas de 824–960 MHz y 1710–2170 MHz con polarización lineal y una ganancia de 2,0 dBi, mientras que el elemento WiFi opera en la banda de 2400–2483,5 MHz y ofrece una ganancia de 3 dBi. En conjunto, estos tres elementos proporcionan posicionamiento por satélite, conectividad celular y comunicación WiFi de 2,4 GHz mediante una única antena externa.

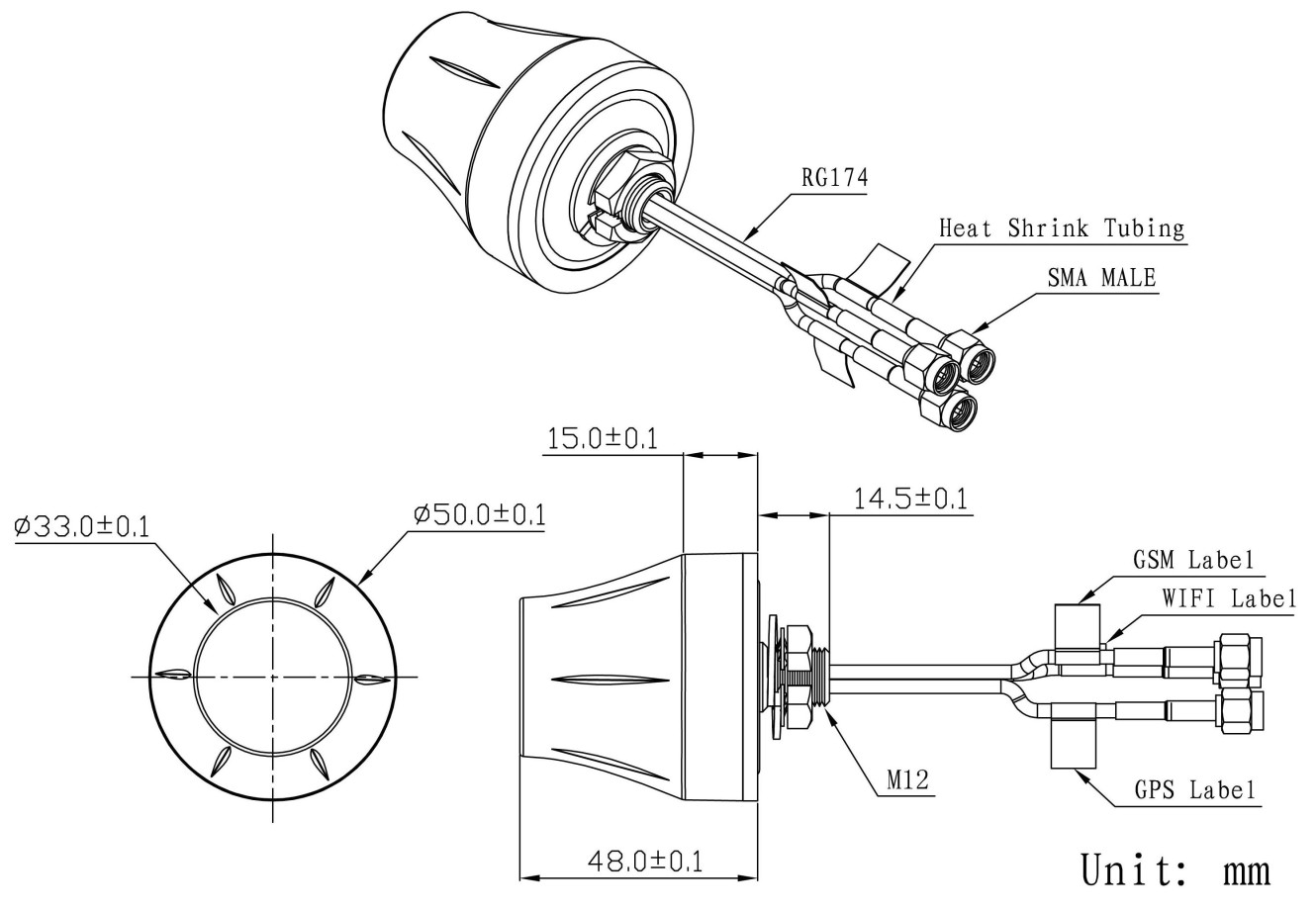

La antena incorpora cables RG174 de 3 m y conectores SMA macho, ofreciendo conexiones independientes para los módulos GPS, GSM y WiFi. La carcasa, fabricada en ABS, está diseñada para instalarse mediante fijación roscada, lo que permite un montaje seguro sobre paneles o carcasas de equipos. Con unas dimensiones aproximadas de 50 mm de diámetro y 48 mm de altura, ocupa poco espacio sin renunciar a integrar los tres elementos radiantes. Está preparada para funcionar en temperaturas de entre -40 °C y +85 °C y con una humedad relativa de hasta el 95 %. El grado de protección IP67 se aplica a la carcasa, excluyendo la salida del cable, mientras que la resistencia especificada a las vibraciones permite su instalación en entornos sometidos a movimiento mecánico. El cumplimiento de la directiva RoHS confirma que el producto satisface el requisito medioambiental indicado.
