Antena de bocina asimétrica de 30° con TwistPort™ | Alta ganancia, sin lóbulos laterales

Las antenas de bocina asimétricas de la serie RF elements Asymmetrical Horn TP están diseñadas para proporcionar cobertura inalámbrica direccional en redes con una alta densidad de dispositivos, donde resulta fundamental reducir las interferencias y controlar con precisión el diagrama de radiación. La serie comprende tres modelos, AH2030-TP, AH60-TP y AH90-TP, que funcionan en el rango de frecuencias de 5180 a 6000 MHz. A diferencia de las antenas de bocina simétricas, estos modelos presentan un diagrama de radiación más amplio en el plano horizontal y más estrecho en el vertical. Esta configuración permite distribuir la cobertura a lo largo de un sector horizontal determinado, manteniendo una apertura vertical más reducida, lo que resulta especialmente útil al planificar redes inalámbricas en zonas densamente pobladas.

Estas antenas combinan la elevada ganancia característica de las antenas sectoriales tradicionales con la supresión de lóbulos secundarios propia de las antenas de bocina. Sus diagramas de radiación prácticamente carecen de lóbulos secundarios, lo que ayuda a reducir las interferencias fuera de la zona de cobertura prevista. La ganancia y las características de radiación se mantienen muy estables en todo el rango de frecuencias de funcionamiento, contribuyendo a una cobertura uniforme en toda la banda. Gracias a estas propiedades, la serie Asymmetrical Horn TP resulta especialmente adecuada para instalaciones con una alta densidad de puntos de acceso, ubicaciones con numerosos clientes y entornos donde varios equipos de radio se encuentran próximos entre sí. La combinación de cobertura asimétrica y una eficaz supresión de interferencias permite dirigir la señal hacia la zona deseada y limitar la radiación no deseada fuera de ella.

Los tres modelos de la serie Asymmetrical Horn TP ofrecen distintas combinaciones de ángulo de apertura y ganancia, lo que permite seleccionar el diagrama de radiación más adecuado para cada zona de cobertura. Al nivel de −6 dB, la AH2030-TP presenta un ángulo de apertura de 30° en azimut y de 20° en elevación, por lo que ofrece la cobertura horizontal más estrecha de los tres modelos. La AH60-TP amplía el ángulo de apertura horizontal a 60°, mientras que la AH90-TP alcanza los 90°. Ambas mantienen un ángulo de apertura vertical de 25°. Estas diferencias permiten elegir entre sectores horizontales más estrechos o más amplios sin necesidad de utilizar un haz vertical igualmente ancho.

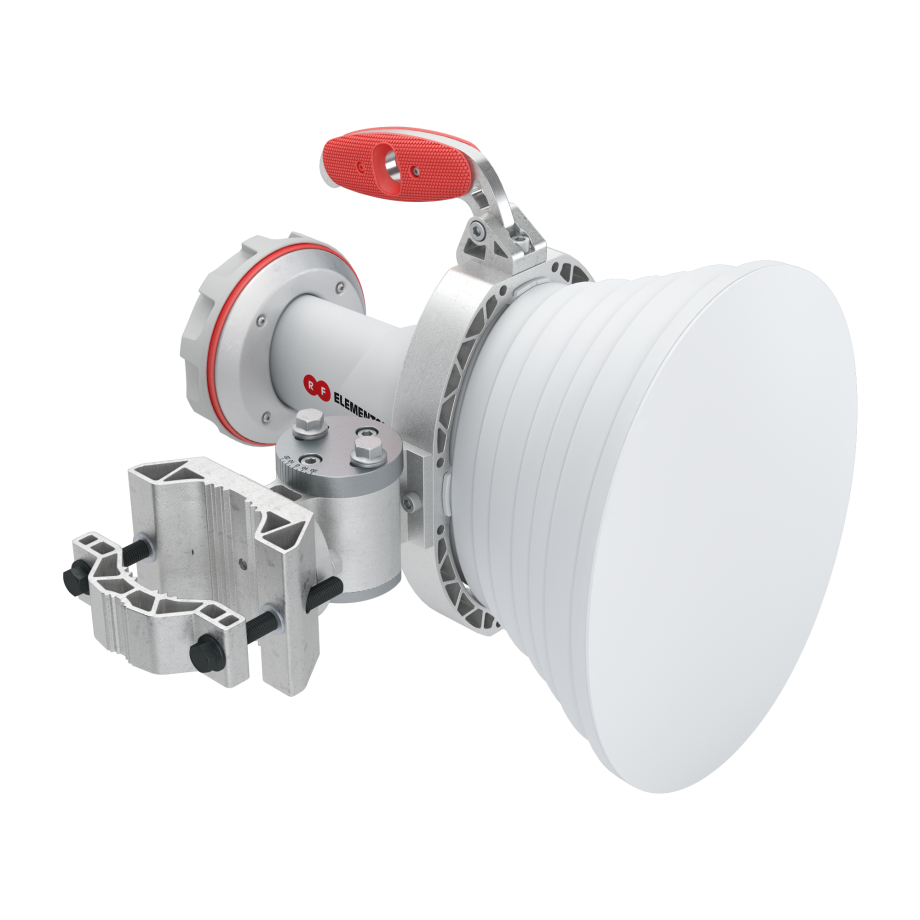

La AH2030-TP ofrece la mayor ganancia de los tres modelos, con 20,5 dBi, seguida de la AH60-TP, con 17 dBi, y la AH90-TP, con 16 dBi. Gracias a su haz más estrecho, la AH2030-TP es una opción para instalaciones que requieren una cobertura direccional más concentrada, mientras que la AH60-TP y la AH90-TP cubren sectores horizontales progresivamente más amplios. La AH2030-TP incorpora además la tecnología BeamSwitch™ de RF elements, que permite girar la antena 90° intercambiando las posiciones del asa y el soporte de montaje. De este modo, el haz puede orientarse con un ángulo de apertura de 20° en azimut y 30° en elevación. Esta función ofrece una configuración de montaje adicional cuando la geometría de cobertura requerida difiere de la orientación estándar.

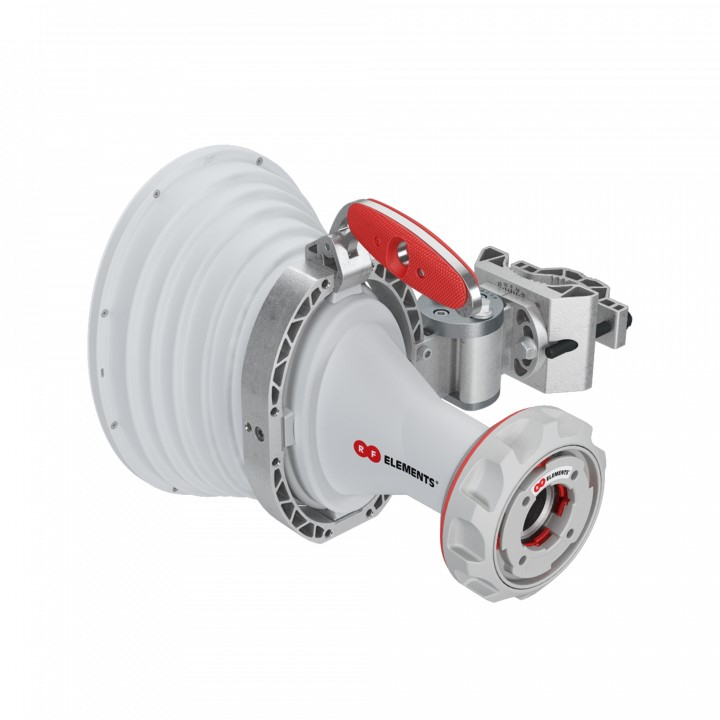

Las tres antenas utilizan el sistema de conexión TwistPort™ de RF elements, una interfaz de guía de ondas con mecanismo de acoplamiento y bloqueo mediante giro. En lugar de conectores coaxiales convencionales, TwistPort permite conectar la antena a equipos de radio compatibles mediante el adaptador TwistPort™ correspondiente. Con el adaptador TPA adecuado, el sistema admite una amplia variedad de equipos de radio de otros fabricantes, por lo que la elección del adaptador es un aspecto importante al seleccionar la combinación de antena y equipo de radio. Este sistema de conexión es común a los modelos AH2030-TP, AH60-TP y AH90-TP, a pesar de sus diferencias en el diagrama de radiación y el diseño físico.

Las antenas están diseñadas para instalaciones en exteriores, cuentan con un grado de protección IP55 y disponen de un sistema de montaje para mástiles de entre 40 y 80 mm de diámetro. Sus soportes permiten ajustar la orientación mecánica ±20° tanto en elevación como en azimut, de modo que el haz puede dirigirse hacia la zona de cobertura deseada después de la instalación. La estructura incorpora componentes de aluminio y elementos de fijación de acero inoxidable, mientras que los cuerpos de las antenas utilizan materiales resistentes a la radiación ultravioleta. Los tres modelos funcionan a temperaturas de entre −35 °C y +60 °C y soportan velocidades del viento de hasta 160 km/h. La AH2030-TP incorpora además un anillo de aluminio extruido que refuerza la fijación de la antena y facilita su giro mediante BeamSwitch™. Estas características de montaje y resistencia ambiental permiten utilizar modelos con distintos ángulos de apertura en instalaciones exteriores, manteniendo un sistema común de conexión y ajuste de la orientación.
